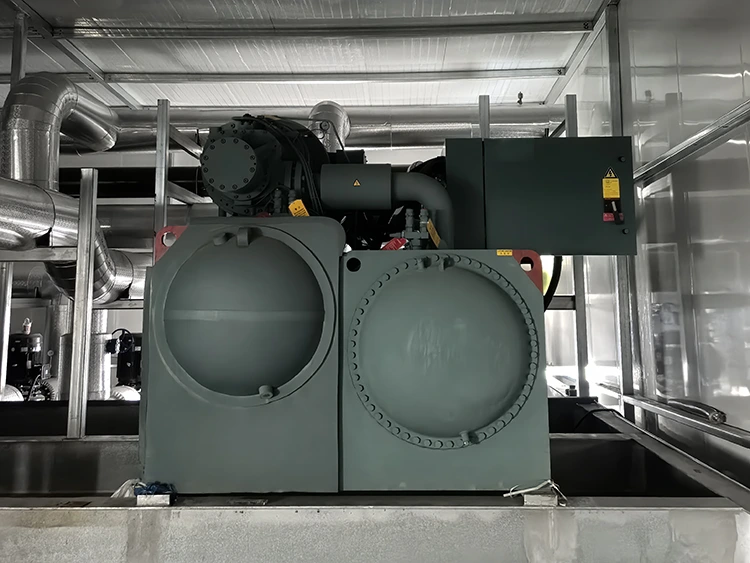

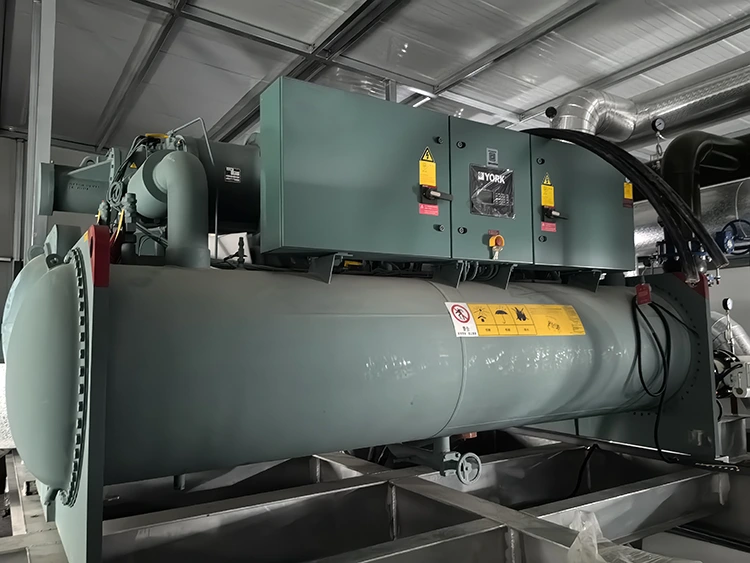

Unidade de resfriamento de parafuso resfriado a água

A unidade de resfriamento de parafuso resfriado a água foi projetada para operação contínua e de alta eficiência nos setores comercial e industrial. Apresentando um compressor tipo parafuso e configuração refrigerada a água, ele oferece troca de calor superior, operação mais silenciosa e maior vida útil do equipamento em comparação com chillers convencionais refrigerados a ar. A tecnologia integrada de acionamento de frequência variável (VFD) e os sistemas de controle inteligentes fornecem resfriamento flexível e preciso para atender às demandas de carga dinâmica.

Este chiller serve como fonte central de resfriamento para grandes edifícios, fábricas, data centers, instalações médicas e laboratórios, garantindo eficiência energética e controle estável de temperatura para aplicações sensíveis.

Principais componentes do sistema

Compressor de parafuso duplo: Design semi-hermético, modulação de capacidade contínua (10–100%), baixa vibração, operação silenciosa, desempenho contínuo 24 horas por dia, 7 dias por semana.

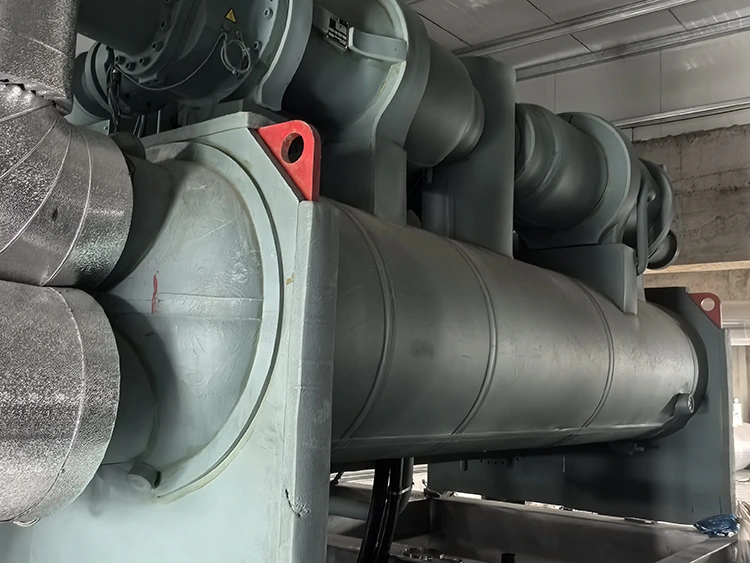

Condensador Shell-and-Tube: Tubos de cobre sem costura em uma carcaça de aço para rejeição eficiente de calor e durabilidade a longo prazo.

Evaporador inundado/expansão direta: Fornece temperatura estável da água gelada com alta eficiência de transferência de calor.

Separador de Óleo: Remove o óleo arrastado do refrigerante, garantindo lubrificação adequada e desempenho adequado do trocador de calor.

Dispositivo de expansão (TXV / EEV): Controle preciso de superaquecimento e maior eficiência de carga parcial.

Controle Elétrico Inteligente: Sistema baseado em PLC ou microprocessador para operação automatizada, monitoramento, diagnóstico e integração remota via BACnet ou Modbus.

Parâmetros de configuração

Parâmetros principais de desempenho

1. Faixa de capacidade de resfriamento

Unidades de resfriamento de parafuso refrigeradas a água padrão: 125 ~ 1800 kW

Modelos inundados de alta duração: 443~3484kW, adequados para grandes aplicações industriais e comerciais

Modelos especiais de baixa temperatura podem produzir água tão baixa quanto -45°C, a capacidade de resfriamento cobre 5~2200kV

2. Índice de Eficiência Energética (COP)

Unidades convencionais de resfriamento de parafuso resfriado a água: 4,4 ~ 5,2

Modelos inundados de alta eficiência: o COP pode atingir 5,8~6,2, com eficiência ainda maior sob carga parcial

Os produtos com certificação energética têm um COP medido de 5,46~5,86, atendendo ao padrão nacional de eficiência energética de primeira classe

3. Potência e tensão de entrada

Potência de entrada: A partir de 7,5 kW, unidades grandes podem atingir centenas de kW

Padrão de tensão: 380V/50Hz, alguns modelos de alta potência suportam fonte de alimentação de alta tensão de 6000V

4. Controle de temperatura da água de saída

Temperatura de saída da água gelada: 5~25℃ A precisão do controle de temperatura pode atingir +0,1°C, atendendo aos requisitos dos processos de fabricação de precisão.

5. Nível de ruído

O ruído operacional é geralmente entre 75 e 85 dB(A).

Modelos sofisticados de baixo ruído podem controlá-lo abaixo de 60 a 70 dB, aproximando-se do nível de ruído de um ambiente de escritório.

Principais vantagens de desempenho

Alta Eficiência: A tecnologia VFD minimiza o desperdício de energia; configurações de múltiplos compressores economizam até 20% de energia em relação aos designs tradicionais.

Operação confiável: Baixa vibração, ruído mínimo, construção robusta para operação contínua 24 horas por dia.

Modulação de carga flexível: ajuste contínuo da capacidade de 10 a 100% da carga nominal para demandas variáveis ​​de resfriamento.

Fácil Manutenção: Design acessível para verificações de rotina, substituição de componentes e manutenção preditiva por meio de controles inteligentes.

Aplicações versáteis: Fornecimento de água gelada de 3 a 20°C, adequado para AC comercial, processos industriais, data centers e instalações médicas.

Aplicativo

1.Edifícios Comerciais

Grandes shopping centers, torres de escritórios, hotéis, centros de convenções e empreendimentos de uso misto contam com chillers de parafuso resfriados a água como planta central de resfriamento para seus sistemas HVAC. A unidade de resfriamento de parafuso resfriado a água fornece uma fonte de resfriamento central confiável, eficiente e silenciosa, capaz de atender a toda a gama de cargas de resfriamento de edifícios durante todo o ano.

2.Centros de dados

Em aplicações de resfriamento de data centers, o produto opera em conjunto com torres de resfriamento e manipuladores de ar de salas de computadores ou unidades de resfriamento em linha para manter temperaturas precisas de entrada do servidor e proteger infraestruturas críticas de TI.

A combinação de alta eficiência e controle preciso de capacidade permite que os operadores de data centers alcancem valores de Eficácia no Uso de Energia (PUE) abaixo de 1,3, reduzindo significativamente a sobrecarga energética da infraestrutura de resfriamento de TI.

3. Resfriamento de Processo Industrial

Na moldagem por injeção, galvanoplastia, processamento químico, fabricação de alimentos e bebidas e produção farmacêutica, o resfriamento preciso e confiável do processo é essencial para a qualidade do produto, o rendimento da produção e a segurança operacional. Ele fornece água de resfriamento de processo estável e controlada com precisão para atender aos rigorosos requisitos de temperatura dessas exigentes aplicações industriais.

4.Instalações Médicas e Científicas

Hospitais, salas limpas, laboratórios e instalações de pesquisa exigem ambientes de temperatura altamente confiáveis ​​e precisamente controlados para o conforto do paciente e a integridade de processos e equipamentos sensíveis. A unidade de resfriamento de parafuso refrigerado a água Lynxcool fornece a estabilidade, confiabilidade e precisão de controle necessárias para atender aos padrões exatos de aplicações HVAC de instalações médicas e científicas.

5. Fabricação de eletrônicos

Fábricas de fabricação de semicondutores, instalações de montagem de PCB e laboratórios de testes eletrônicos exigem ambientes de resfriamento estáveis ​​e livres de contaminação, com controle preciso de temperatura. O chiller Lynxcool atende a esses requisitos e atende às rigorosas expectativas de confiabilidade das operações de fabricação de eletrônicos de alto valor.

Diretrizes de seleção e instalação

Cálculo de carga: Use análise detalhada de ganho de calor considerando a envolvente do edifício, a ocupação, as cargas dos equipamentos e o clima.

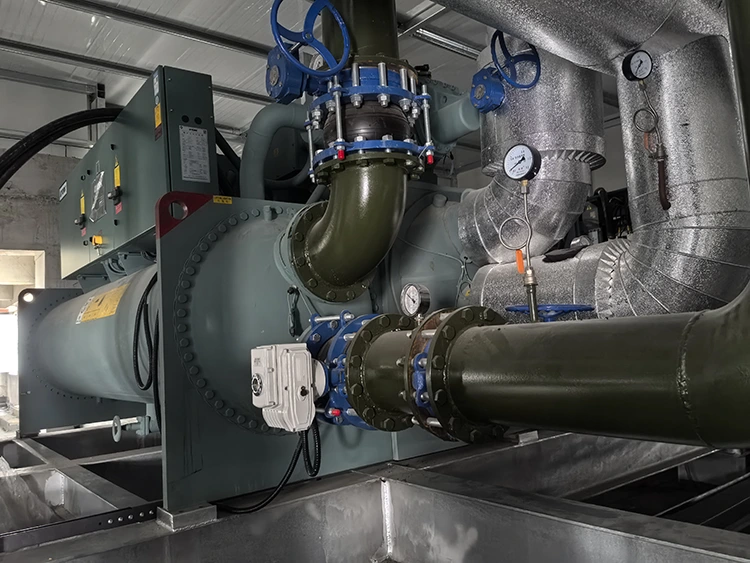

Equipamento Auxiliar: Um sistema completo de chiller refrigerado a água requer que os seguintes equipamentos auxiliares sejam projetados e instalados como um sistema integrado:

● Torre(s) de resfriamento dimensionadas para rejeitar a carga térmica total do condensador na temperatura ambiente projetada de bulbo úmido

● Bombas de circulação de água do condensador com vazão e altura manométrica adequadas

● Bombas de circulação de água gelada para circuitos primários e secundários, conforme aplicável

● Tanque tampão de água gelada isolado para fornecer estabilidade hidráulica e armazenamento térmico

● Sistema de tratamento de água para manter a qualidade da água da torre de resfriamento e evitar incrustações, corrosão e crescimento biológico

● Tubulação, válvulas, filtros, tanques de expansão e saídas de ar conforme exigido pelo projeto do sistema

Ambiente de instalação: A unidade do resfriador de parafuso resfriado a água Lynxcool deve ser instalada em uma sala mecânica interna que atenda aos seguintes requisitos ambientais:

● Boa ventilação natural ou mecânica para evitar acumulação de calor

● Ausência de gases corrosivos, vapores químicos ou poeira excessiva

● Temperatura ambiente sempre mantida abaixo de 45°C

● Capacidade de carga estrutural adequada do piso para suportar o peso da unidade do resfriador

● Espaço livre suficiente em todos os lados da unidade para acesso de manutenção, conforme especificado no manual de instalação

● Almofadas de isolamento de vibração ou isoladores de mola instalados entre a base da unidade e a estrutura do piso para minimizar a transmissão de vibração ao edifício

Por que escolher os resfriadores de parafuso resfriados a água Lynxcool?

Os chillers de parafuso resfriados a água Lynxcool combinam tecnologia avançada de compressor de parafuso, controles inteligentes e qualidade de engenharia robusta. Oferecemos soluções sob medida para praticamente qualquer projeto comercial ou industrial. Com suporte global de engenharia de aplicação, serviço pós-venda e histórico comprovado em centenas de projetos com clientes como Nestlé, Coca-Cola, PepsiCo, Mars, Danone e Unilever, a Lynxcool garante desempenho, eficiência e confiabilidade a longo prazo.
