Prateleira do evaporador de tubo descoberto de aço

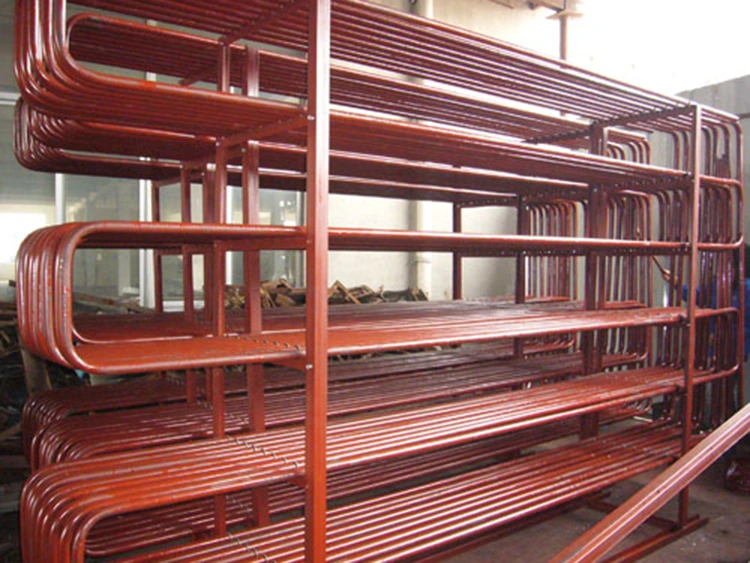

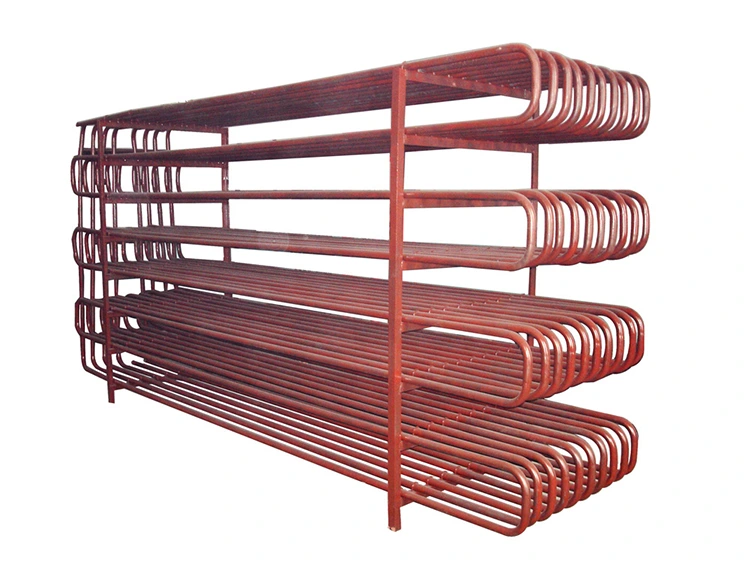

A prateleira do evaporador de tubo descoberto de aço da Lynxcool é um sistema de evaporador estático durável e duradouro que consiste em múltiplas camadas de tubos de aço descobertos paralelos conectados por curvas de retorno em forma de U nas extremidades, todos soldados em uma estrutura de aço resistente. O refrigerante evapora diretamente dentro dos tubos de aço, que servem simultaneamente como superfície de resfriamento e prateleiras de suporte; paletes ou produtos são colocados diretamente sobre eles, facilitando a transferência de calor altamente eficiente.

Em comparação com evaporadores de placa de alumínio ou aletados, esta estrutura de tubo de aço oferece resistência superior ao impacto e à flexão, não requer soldagem de precisão e possui uma alta capacidade de carga, tornando-a ideal para armazenamento de paletes de serviço pesado, instalações de armazenamento refrigerado em grande escala e fábricas de processamento de frutos do mar. Seu design de convecção natural sem ventilador oferece um efeito de refrigeração caracterizado por consumo zero de energia, altos níveis de umidade e flutuação mínima de temperatura.

Local de Fabricação: Qingdao, China

Tipos de armazenamento refrigerado aplicáveis: armazéns frigoríficos refrigerados com amônia, porões de peixe, freezers rápidos, instalações de armazenamento de carne

Material: Aço Carbono

Vida útil: 20–40 anos

Parâmetros Técnicos

Cada prateleira do evaporador de tubo descoberto de aço passa por testes de pressão em nossa fábrica na China e é acompanhada por relatórios abrangentes de inspeção de qualidade, soldagem e materiais, bem como um manual de instalação e manutenção.

Em quais campos este produto pode ser usado?

1. Armazenamento refrigerado de amônia em grande escala e refrigeração paletizada

As prateleiras de evaporador de tubo descoberto de aço são adequadas para armazenar carne, laticínios, peixes e alimentos congelados, acomodando configurações de palete completo e meio palete. Possui resfriamento direto por evaporação de amônia altamente eficiente e foi projetado para suportar cargas pesadas.

2. Porões de peixes em navios de pesca

Ideal para a refrigeração de peixes inteiros, blocos de peixe e peixes salgados, este sistema foi projetado para resistir às vibrações do casco e à corrosão da água do mar. As opções de tratamento de superfície incluem galvanização por imersão a quente ou revestimento epóxi.

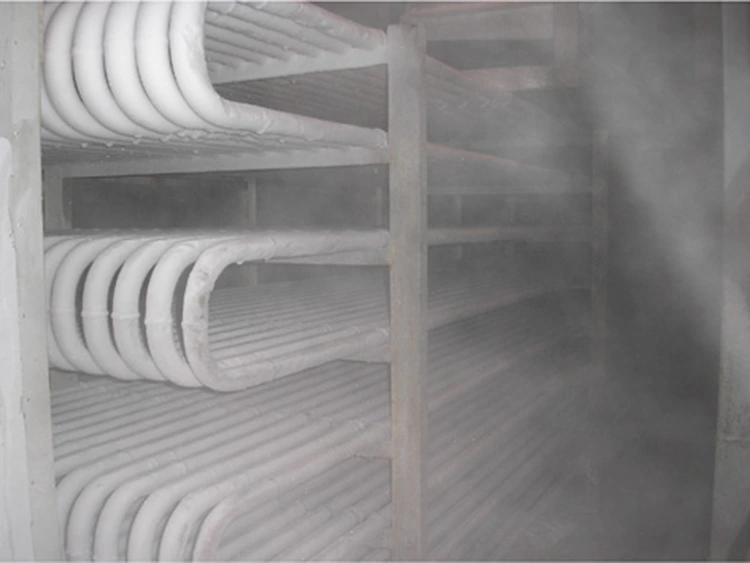

3. Salas de armazenamento refrigerado de carne e congelamento rápido

Projetado para o armazenamento de carne bovina e suína seccionada - seja pendurada em ganchos ou colocada em paletes - este sistema possui uma capacidade de carga significativamente superior à de placas de alumínio ou evaporadores com aletas, ao mesmo tempo que proporciona excelente resfriamento por convecção natural.

4. Retrofit e substituição de armazenamento refrigerado

Adequada para substituir evaporadores antigos, esta solução oferece dimensões personalizadas, espessura de parede atualizada e interfaces modernas de conexão de refrigeração.

5. Tanques de resfriamento de salmoura e evaporadores de imersão

Apresentando tubos de aço imersos diretamente no líquido refrigerante de salmoura, este sistema garante uma troca de calor altamente eficiente. Construído em aço carbono compatível com amônia e salmoura, está disponível em designs customizados.

Principais recursos técnicos

1. Estrutura de tubo de aço soldado: Integra funções de suporte de carga e refrigeração; oferece uma vida útil de 20 a 40 anos, eliminando os problemas de vulnerabilidade associados às placas de alumínio.

2. Compatibilidade com refrigeração por amônia: Construído em aço carbono que é resistente à corrosão por amônia, tornando-o ideal para uso em instalações frigoríficas à base de amônia em grande escala e porões de peixes.

3. Descongelamento com gás quente: O método preferido para sistemas de amônia; reaproveita a energia do compressor, garantindo alta eficiência energética.

4. Resfriamento por convecção natural: não requer ventiladores, mantendo assim altos níveis de umidade e minimizando flutuações de temperatura.

5. Design Reforçado: Suporta uma capacidade de carga de 200–2.000 kg por camada, permitindo a colocação direta de paletes.

6. Tratamento Anticorrosivo: Possui galvanização por imersão a quente ou pintura anticorrosiva epóxi, personalizada para atender condições ambientais específicas.

Por que escolher as prateleiras do evaporador de tubo descoberto de aço Lynxcool?

1. Certificação de soldagem de vasos de pressão: Soldado por profissionais certificados em conformidade com ASME IX, EN 287 e GB 150. Cada unidade é testada hidraulicamente antes do envio.

2. Dimensões personalizadas de armazenamento a frio: projetadas para combinar com o layout da sala fria, altura do palete e configuração da tubulação.

3. Experiência em sistema de amônia: Otimizado para pressão de evaporação, ciclos de degelo, retorno de óleo e distribuição de líquido.

4.Experiência na indústria marítima e pesada: Adequado para embarcações de pesca e uso industrial, com design antivibração e anticorrosão, atendendo aos padrões de classificação.

5. Preços competitivos na China: custo 20–35% menor do que produtos europeus comparáveis ​​com qualidade consistente.

Perguntas frequentes

P: Qual é a diferença entre estantes de tubo de aço e estantes planas de alumínio?

R: Ambos usam evaporadores sem ventilador. As prateleiras de tubos de aço usam vários tubos de aço como estrutura de suporte e canais de fluxo de refrigerante - sua estrutura robusta e peso maior as tornam ideais para mercadorias paletizadas, sistemas de refrigeração com amônia e ambientes marinhos. As estantes planas de alumínio usam uma superfície plana e lisa - seu peso mais leve as torna mais adequadas para armazenar produtos de fundo plano, como filés de peixe, embalagens paletizadas ou produtos farmacêuticos, e também possui excelente condutividade térmica. A Lynxcool fabrica ambos os tipos de estantes e fornece consultoria de seleção profissional com base em cenários de aplicação específicos.

P: Por que o aço carbono, em vez do alumínio, é normalmente usado em prateleiras de refrigeração para amônia?

R: O aço tem maior resistência à tração e ao escoamento, permitindo o uso de tubos de menor diâmetro ao suportar cargas pesadas (500–1.000 kg por camada). O alumínio é normalmente usado para produtos mais leves; e o cobre, devido à sua incompatibilidade com a amônia, nunca é utilizado em sistemas de refrigeração com amônia.

P: Qual é o princípio de funcionamento do descongelamento com amônia quente?

R: O vapor de amônia em alta temperatura do compressor flui através da tubulação dentro do rack, derretendo o gelo ao liberar calor latente. A amônia líquida condensada então flui de volta para o sistema de refrigeração. Todo o ciclo de descongelamento normalmente dura de 20 a 45 minutos e é mais eficiente em termos energéticos do que o descongelamento elétrico.

P: Qual processo de tratamento de superfície é recomendado para ambientes marinhos ou porões refrigerados de navios de pesca?

R: Recomendamos uma combinação de "galvanização por imersão a quente + revestimento anticorrosivo de camada dupla": primeiro aplique um primer epóxi rico em zinco e, em seguida, aplique um acabamento epóxi de alta espessura de filme. Se o ambiente de aplicação for extremamente severo, recomendamos adicionar uma camada adicional de acabamento de poliuretano ou poliureia. As especificações anticorrosivas específicas precisam ser personalizadas com base no tipo de navio e nas condições reais de operação.

P: Você pode fornecer racks de reposição com base nas dimensões do equipamento existente?

R: Sim. Forneça as dimensões específicas dos racks existentes, o tipo de refrigerante utilizado e informações detalhadas sobre as interfaces de conexão. A Lynxcool criará então desenhos dimensionais com base nessas informações e os enviará ao cliente para confirmação antes de iniciar a produção. O ciclo de produção (prazo de entrega) é normalmente de 5 a 9 semanas.

P: As estantes suportam mercadorias paletizadas?

R: Sim. Oferecemos estantes compatíveis com paletes padrão, acomodando paletes de 800×1.200 mm ou 1.000×1.200 mm. As estantes padrão têm uma capacidade de carga nominal de 500–1.500 kg por prateleira; para cargas superiores a 2.000 kg, também oferecemos soluções personalizadas estruturalmente reforçadas. Para projetos personalizados fora do padrão, forneceremos cálculos de mecânica estrutural correspondentes.

P: Onde são fabricadas essas prateleiras de evaporador de tubo descoberto de aço? Que padrões de qualidade eles atendem?

R: Esses produtos são projetados e fabricados em nossa fábrica na China, que é certificada pelo sistema de gestão de qualidade ISO 9001. A garantia de qualidade (QA) abrange soldadores certificados, testes de materiais, testes 100% hidrostáticos, inspeção de superfície e verificação dimensional. Todos os documentos relevantes serão entregues com a mercadoria.
