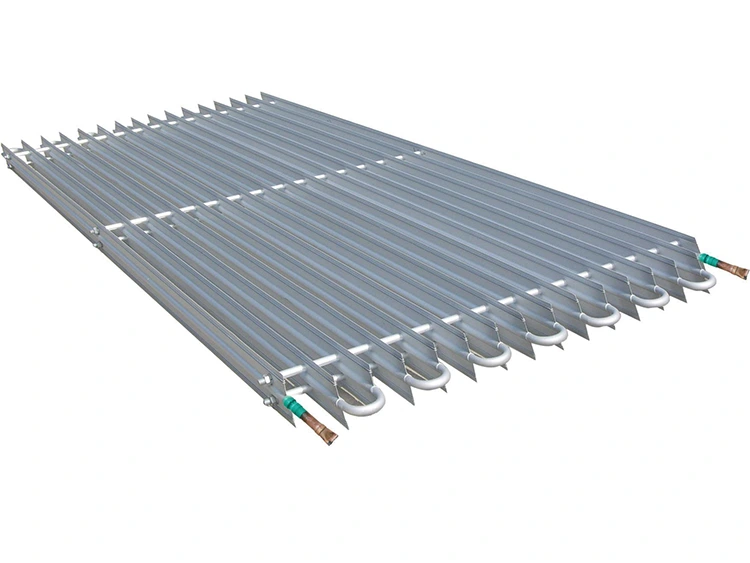

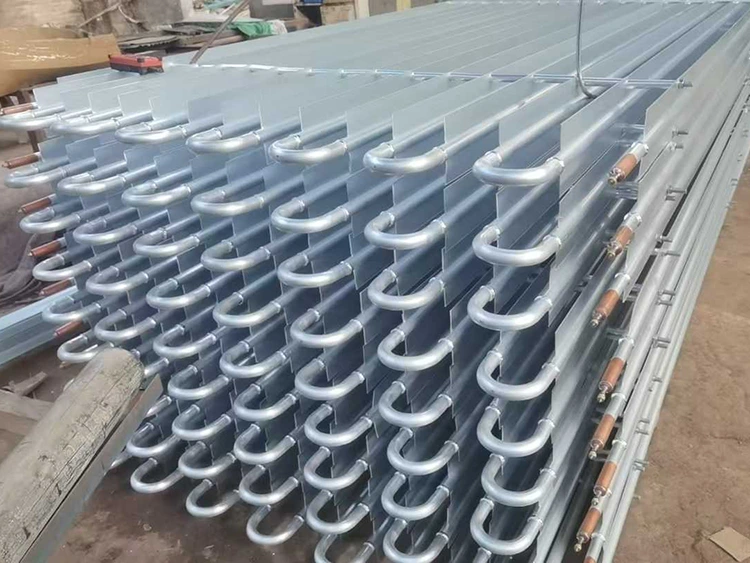

Bobina de tubo de alumínio

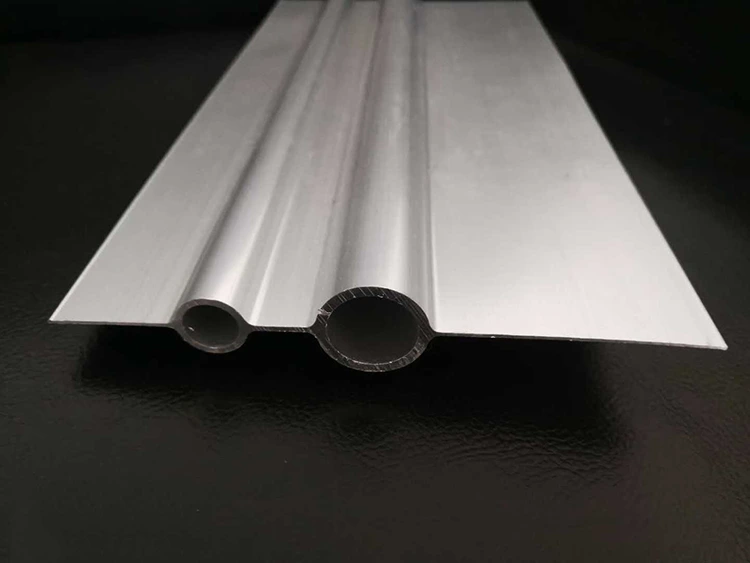

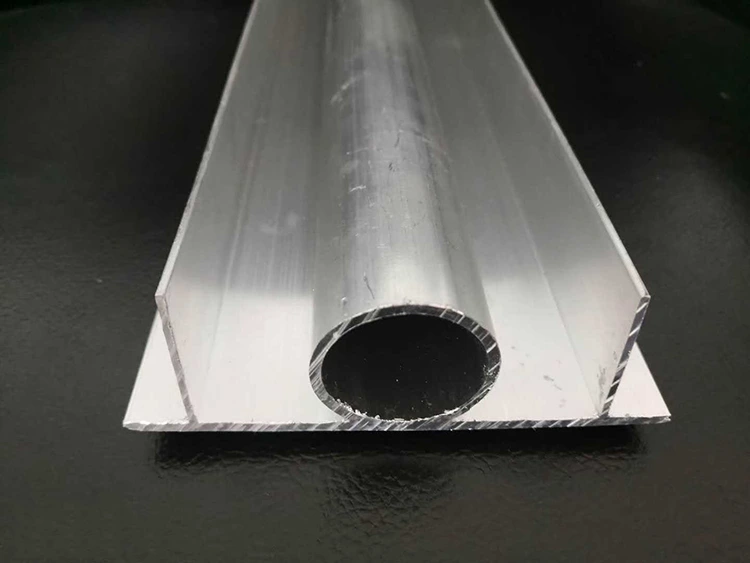

Cada unidade de bobina de tubo de alumínio utiliza tubos com aletas de liga de alumínio extrudado apresentando uma estrutura de "aleta externa/rosca interna". As aletas e o corpo do tubo são firmemente unidos através de um processo de moldagem em uma única etapa, garantindo uma ligação metalúrgica permanente entre os dois; isso elimina efetivamente a resistência térmica de contato entre as aletas e o tubo. Antes do envio, cada unidade passa por rigorosos testes de pressão usando ar comprimido. Além disso, as unidades vêm de fábrica com sistema de degelo elétrico integrado e bandeja coletora. Os refrigerantes aplicáveis ​​incluem: HFCs (R404A, R507A, R134a, R448A, R449A) e Amônia (R717).

Principais capacidades

•Convecção natural sem ventoinha – circulação de ar com efeito chaminé através de canais de aletas paralelos; consumo zero de energia do ventilador; nenhum ganho de calor do motor do ventilador.

•Baixa desidratação do produto – a baixa velocidade do ar e a alta umidade relativa na câmara frigorífica minimizam a perda de produtos secos armazenados em comparação com os evaporadores fan-coil.

•Pequena flutuação de temperatura — temperatura estável do armazém frigorífico com amplitude de ciclagem reduzida; melhor qualidade do produto e vida útil.

•Efeito de armazenamento a frio – a massa térmica do corpo do evaporador de alumínio armazena energia fria, reduzindo a frequência de partida do compressor e prolongando a vida útil do compressor.

•Estrutura de tubo com aleta externa/rosca interna — prensagem de fundição única; as aletas externas maximizam a transferência de calor do lado do ar; a rosca interna reduz a resistência do filme do lado do refrigerante e a carga de refrigerante.

•Degelo elétrico com bandeja coletora – resistências elétricas integradas e bandeja coletora; descongelamento automático baseado em relógio ou acionado por sensor.

•Compatível com amônia e HFC — material de liga de alumínio compatível com refrigerantes HFC e R717 (amônia); produzido na China de acordo com os padrões de materiais de higiene alimentar.

Parâmetros Técnicos

Todas as bobinas de tubos de alumínio são fabricadas e testadas sob pressão na China. A documentação de fábrica inclui: certificado de teste de vazamento de ar comprimido, declaração de conformidade do material (liga de alumínio com grau de higiene alimentar) e relatório de inspeção dimensional. Cada unidade despachada de nossa unidade de produção na China traz um pacote completo de documentação.

Escopo de aplicação

Armazéns Frigoríficos de Média e Baixa Temperatura | −5°C a −30°C

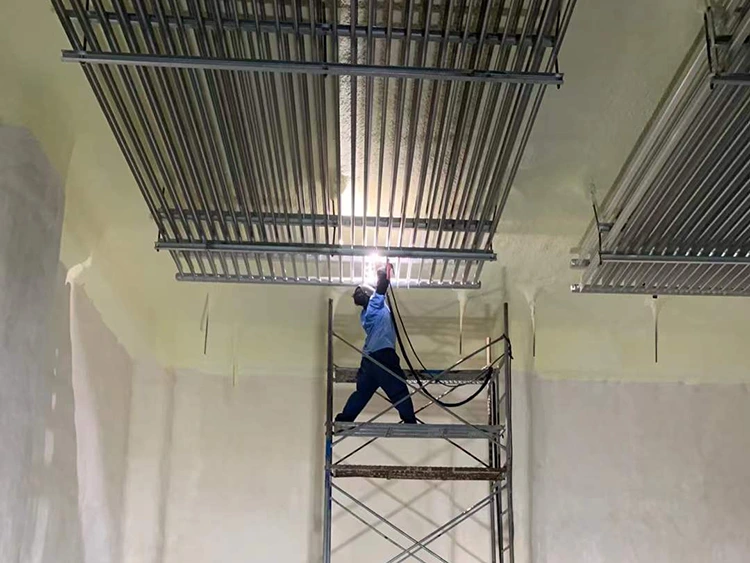

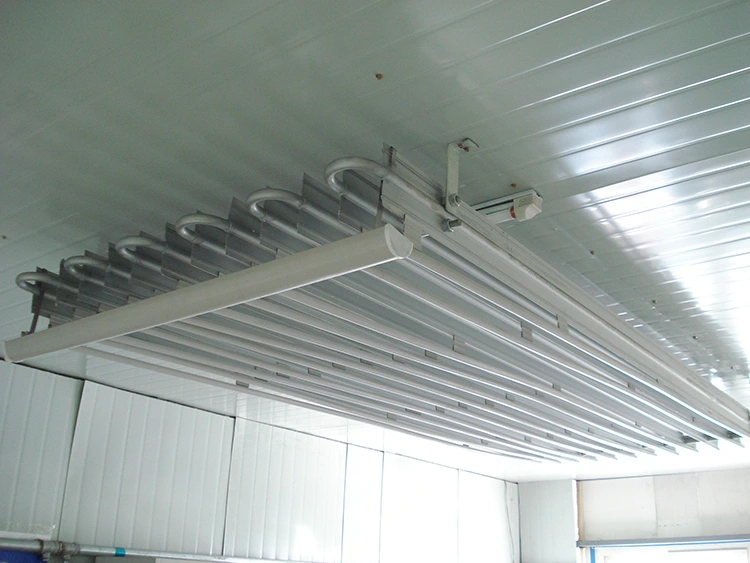

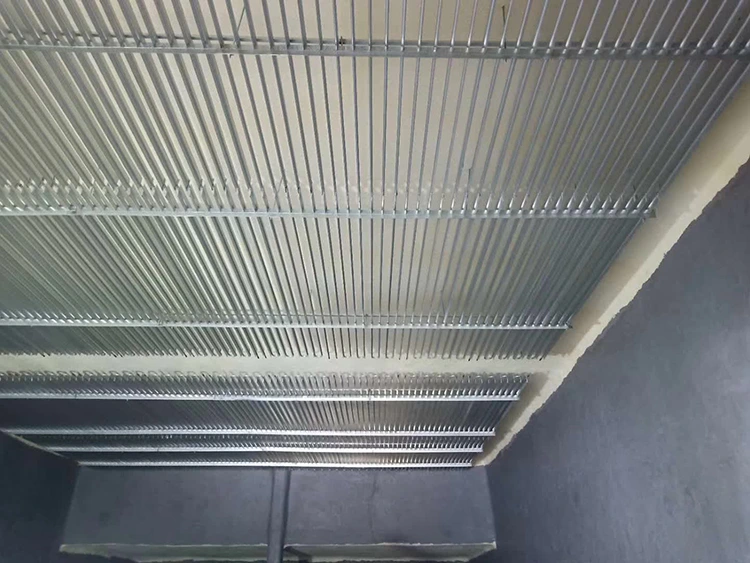

As bobinas de tubos de alumínio Lynxcool da China fornecem evaporação montada no teto para carnes, aves, frutos do mar, laticínios, frutas e vegetais. A convecção natural mantém a umidade elevada, reduzindo a desidratação e a perda de peso - melhor do que os sistemas fan-coil.

Armazenamento Frigorífico de Peixe e Produtos Aquáticos | −15°C a −25°C

Manter baixas temperaturas estáveis ​​e alta umidade para peixes e frutos do mar. A baixa velocidade do ar reduz a perda de umidade. Compatível com amônia para sistemas R717.

Armazéns Frigoríficos Farmacêuticos e Médicos | +2°C a -20°C

Temperatura e umidade estáveis ​​para produtos farmacêuticos, vacinas e produtos biológicos. A liga de alumínio atende aos padrões de higiene de nível farmacêutico.

Armazenamento Frigorífico de Produtos Frescos e Hortícolas | 0°C a -5°C

O design sem ventilador preserva mais de 90% de umidade, evitando murchamento e congelamento de frutas, vegetais e flores.

Salas de resfriamento rápido e pré-resfriamento | −5°C a −15°C

As bobinas montadas no teto retêm a umidade, reduzem a desidratação e operam silenciosamente – ideais para produtos de alto valor.

Por que fazer parceria com Lynxcool

1. Mais de 20 anos de experiência

A Lynxcool projeta e fabrica bobinas para tubos de alumínio na China há mais de 20 anos. Fornecemos fornecedores de armazéns frigoríficos, integradores de sistemas e usuários finais em toda a Ásia-Pacífico, Oriente Médio e outros lugares.

2. Fabricação de tubos aletados fundidos de precisão

Aletas fundidas controladas por CNC formadas integralmente com a parede do tubo.

Elimina a perda de transferência de calor devido à expansão mecânica.

Cada bobina é testada quanto à pressão e vem com um certificado de vazamento emitido pela fábrica.

3. Design térmico e suporte de dimensionamento

Cálculo completo da carga térmica do frigorífico e dimensionamento térmico.

Diâmetro do tubo, passo das aletas e layout do circuito otimizados para espaço no teto.

Estimativas de carga de refrigerante e desenhos de layout fornecidos por nossos engenheiros baseados na China.

4. Materiais de grau de higiene alimentar

Liga de alumínio com tratamento de superfície anodizado ou especial.

Atende aos padrões chineses e internacionais de contato com alimentos.

Câmaras de ar limpas antes da montagem; declaração de conformidade incluída.

5. Compatibilidade com Amônia

Totalmente compatível com refrigeração com amônia R717.

Acessórios e conexões totalmente em alumínio; sem componentes de cobre.

Adequado para grandes instalações de processamento de alimentos e cadeia de frio.

6. Preços competitivos de origem chinesa

Bobinas de alta qualidade com certificação de higiene alimentar a preços competitivos.

Documentação completa de fábrica: certificado de teste de vazamento, declaração de material, manual de instalação, diagrama de fiação de degelo.

Prazos de entrega curtos para pedidos repetidos de OEM com ferramentas de produção mantidas.

Certificações

•ISO 9001 — Sistema de Gestão da Qualidade, unidade de produção na China

•Liga de alumínio com grau de higiene alimentar — declaração de conformidade do material por unidade

•Teste de vazamento de ar comprimido de fábrica – 100% testado; certificado emitido por unidade

•GB/T 15912 — Padrão Nacional da China para Tubos com Aletas de Alumínio e Liga de Alumínio

•Compatível com GB 50072 — Código da China para Projeto de Armazenamento Frio (Q = base de cálculo K·A·Δt)

•Configurações compatíveis com CE/PED disponíveis para exportação no mercado europeu

•Configurações com classificação de amônia (R717) disponíveis com acessórios totalmente em alumínio

Caso

•Dezenas de milhares de unidades de bobinas de tubos de alumínio produzidas na China e instaladas globalmente

•Fornecido para empreiteiros de armazéns frigoríficos, fábricas de processamento de alimentos, instalações pesqueiras e cadeias de frio farmacêuticas em toda a Ásia-Pacífico e Oriente Médio

•Ambos os sistemas de refrigerante HFC e amônia atendidos

•98% de entrega dentro do prazo em nossa unidade de produção na China

•Garantia padrão: 24 meses a partir da data de envio contra defeitos de fabricação

Perguntas frequentes

Q1: Qual é o efeito chaminé e por que é importante?

R: O efeito chaminé é a convecção natural em uma câmara frigorífica de bobina de tubo de alumínio. O ar frio desce através dos canais verticais das aletas enquanto o ar quente sobe, permitindo uma transferência de calor eficiente sem ventiladores. A instalação correta – espaço livre no teto de 150–200 mm e suspensão nivelada – garante circulação natural contínua.

Q2: Como calculo a área de transferência de calor necessária?

R: Use a fórmula A = Q / (K · Δt), onde K = 9–10 W/m²°C e Δt ≈ 10°C. Em seguida, selecione o diâmetro do tubo e o tipo de aleta:

φ25 2 aletas = 0,29 m²/m

φ32 2 aletas = 0,34 m²/m

φ32 3 aletas = 0,495 m²/m

Nossos engenheiros baseados na China podem realizar cálculos completos para o seu projeto.

Q3: Por que limitar o comprimento do tubo de passagem única?

R: O comprimento excessivo aumenta a queda de pressão, reduzindo a capacidade de resfriamento. Limites: φ25 = 80 m, φ32 = 100 m. Para lojas maiores, use múltiplas passagens paralelas mais curtas com ramificações distribuidoras de líquidos Venturi.

Q4: As bobinas de tubos de alumínio podem ser usadas com amônia (R717)?

R: Sim. O alumínio é totalmente compatível com amônia. A Lynxcool produz bobinas com classificação de amônia na China, com acessórios totalmente em alumínio e testes de pressão completos. O cobre não deve ser usado.

Q5: Quando e como devo descongelar?

R: Gatilhos recomendados: geada ≥10 mm ou gelo duro ≥5 mm. Normalmente 2–4 ciclos por 24 horas, usando aquecedores elétricos. O degelo termina através do sensor de temperatura da superfície ou temporizador. O descongelamento manual é possível em condições incomuns.

Q6: O que é um distribuidor de líquido Venturi?

R: Um dispositivo de bocal em cada entrada de ramal que garante distribuição uniforme de refrigerante usando o efeito Venturi. Evita inundação ou falta de tubos, melhorando a eficiência do evaporador e evitando golpe de aríete.

Q7: Como uma bobina de tubo de alumínio se compara a um evaporador fan-coil?

R: Os fan-coils reduzem a temperatura mais rapidamente e economizam espaço no teto. As bobinas de tubo de alumínio usam energia zero do ventilador, mantêm umidade mais alta (90–95% vs. 75–85%), reduzem a perda de produto seco e estabilizam a temperatura. Ideal para aplicações alimentícias premium, farmacêuticas e de alta umidade.
