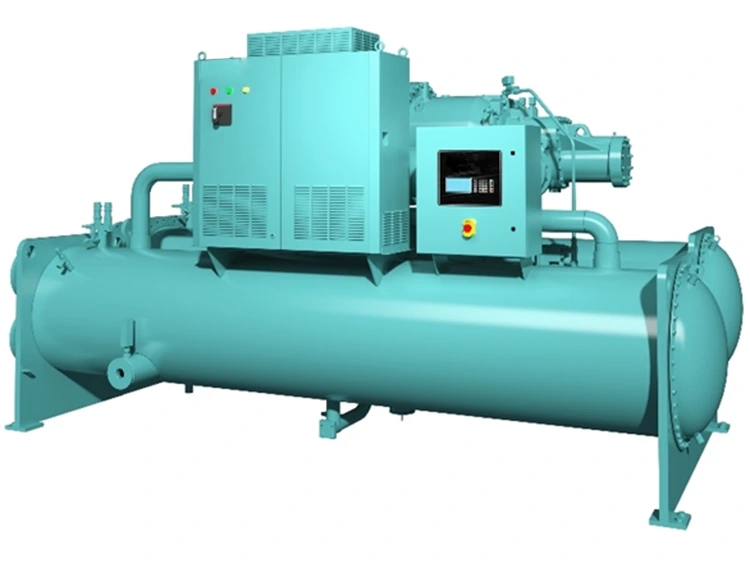

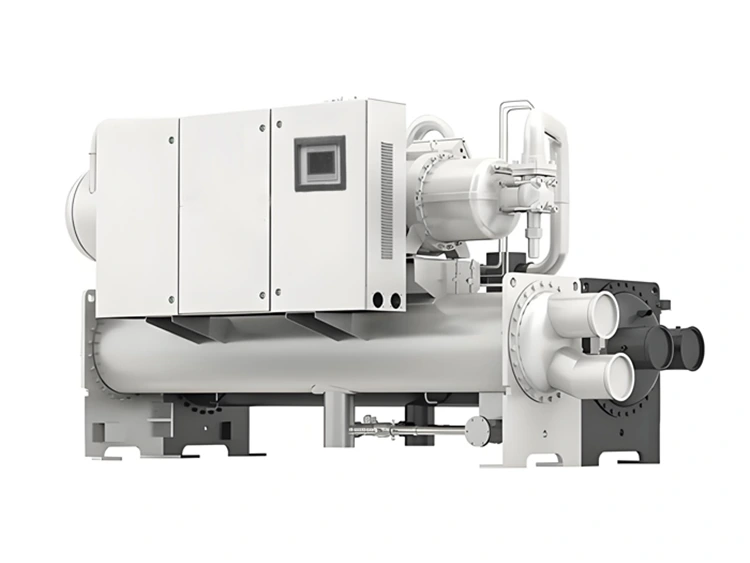

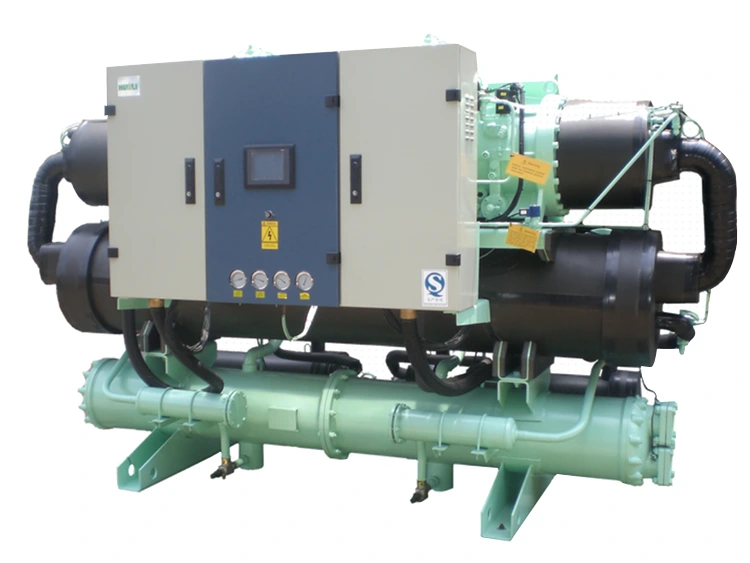

Unidade de compressor de refrigeração de parafuso resfriado a água

Produzido na China e exportado para armazéns frigoríficos de grande escala, plantas industriais de processamento de alimentos, instalações de fabricação farmacêutica, sistemas de resfriamento de processos químicos e salas de refrigeração comercial em todo o mundo, a unidade de compressor de refrigeração de parafuso refrigerado a água Lynxcool é a escolha para aplicações onde a máxima eficiência energética, a maior capacidade de refrigeração por unidade de área útil ou a operação em climas de alta temperatura ambiente tornam a condensação resfriada a água a opção preferida ou a única opção viável. Ao rejeitar o calor para a água de resfriamento de +28°C a +35°C, em vez de para o ar ambiente de +35°C a +45°C, a unidade resfriada a água atinge temperaturas de condensação 5–12°C mais baixas do que uma unidade equivalente resfriada a ar, reduzindo diretamente a taxa de pressão do compressor, melhorando o COP em 10–25% e estendendo a faixa de operação para climas ambientes elevados, onde a condensação resfriada a ar é ineficiente ou impraticável.

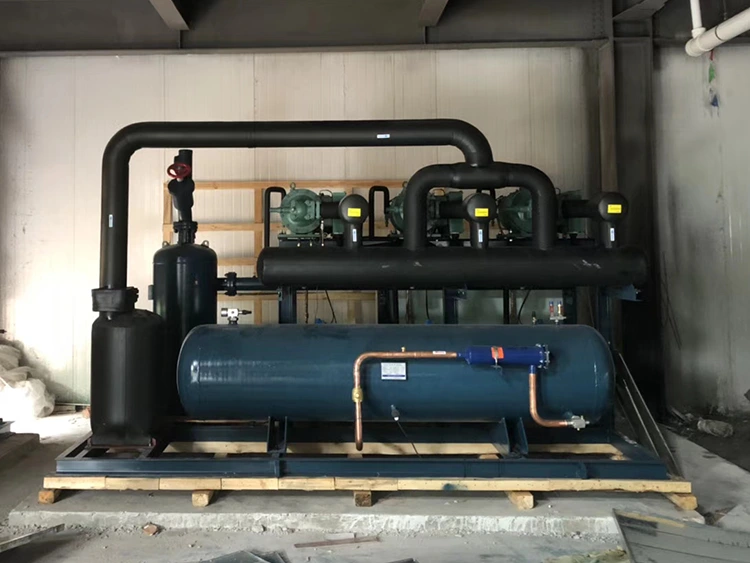

Cada unidade de compressor de refrigeração de parafuso refrigerado a água Lynxcool é montada na fábrica, testada sob pressão, testada contra vazamentos e testada em nossa unidade de produção na China antes do envio. A unidade é carregada de fábrica com refrigerante e testada em condições nominais: pressões e temperaturas de sucção e descarga, temperaturas de entrada e saída de água de condensação, pressão e temperatura do óleo, consumo total de energia e COP calculado são todos medidos e registrados no relatório de teste de fábrica fornecido com cada unidade. Refrigerantes padrão: R404A, R507A, R448A, R449A, R134a e R22 (projetos de substituição). O condensador resfriado a água é fornecido com conexões flangeadas ao circuito de água de resfriamento do cliente.

Principais capacidades

•Condensação resfriada a água para maior eficiência — temperatura de condensação 5–12°C menor que a equivalente resfriada a ar no mesmo ambiente; Melhoria do COP 10–25%; a capacidade do compressor aumenta de 8 a 15% com potência equivalente.

•Opções de condensador casco e tubo ou placa — casco e tubo para aplicações de grande capacidade e compatíveis com amônia; placa soldada para aplicações compactas e HFC.

•Adequado para climas ambientes elevados — temperatura de condensação independente da temperatura do ar ambiente; desempenho consistente no Oriente Médio, Sul da Ásia e climas tropicais onde as unidades refrigeradas a ar enfrentam dificuldades.

•Instalação interna – unidade instalada internamente na sala de máquinas; nenhuma pegada externa; nenhuma exposição climática ou UV na unidade; maior vida útil; menor ruído para o exterior do edifício.

•Compressor de parafuso semi-hermético ou de tipo aberto — modulação contínua de 25–100% da capacidade; faixa de temperatura de evaporação –45°C a +10°C; várias marcas líderes de compressores disponíveis.

•Ampla faixa de capacidade — capacidade de refrigeração de 80 kW a 1.200 kW em uma única unidade; tarefas maiores por arranjo de unidades paralelas.

•Automação de CLP — CLP Siemens ou Delta com IHM touch; capacidade total, segurança e gerenciamento de alarmes; Interface Modbus/BACnet/OPC-UA SCADA.

Parâmetros Técnicos

Todas as unidades de compressores de refrigeração de parafuso resfriados a água são montadas em fábrica, testadas sob pressão e testadas em carga total na China com um suprimento de água de resfriamento conectado ao condensador. A documentação de fábrica inclui: certificado de teste de pressão do circuito refrigerante (1,5× pressão de projeto), certificado de teste hidráulico do condensador, registro de rodagem do compressor, registro de parâmetros operacionais de carga total em condições nominais, relatório de verificação da função do dispositivo de segurança e teste de segurança elétrica. A declaração de conformidade CE, a documentação do equipamento de pressão PED e o manual de comissionamento são fornecidos com cada unidade despachada de nossa unidade de produção na China.

Escopo de aplicação

Armazéns Frigoríficos e Armazéns Congelados de Grande Escala  |  Alta eficiência, alta capacidade

A unidade de compressor de refrigeração de parafuso refrigerado a água Lynxcool produzida na China é a planta de refrigeração preferida para grandes câmaras frigoríficas e armazéns congelados, onde a máxima eficiência energética e a mais alta capacidade de refrigeração por unidade de área interna são os principais critérios de seleção. Uma unidade refrigerada a água que serve um grande armazém congelado a temperaturas entre -18 °C e -25 °C atinge um COP 10-25% superior ao de uma unidade equivalente refrigerada a ar, traduzindo-se diretamente em custos anuais mais baixos de eletricidade por tonelada de produto congelado armazenado.

A unidade é instalada em uma sala de máquinas interna, eliminando as restrições de equipamentos externos de projetos refrigerados a ar e permitindo que a seção de condensação se beneficie da temperatura estável da água da torre de resfriamento, independentemente da temperatura do ar ambiente. Várias unidades em paralelo com uma torre de resfriamento comum atendem grandes centros de distribuição de congelados acima de 10.000 m³ a partir de uma sala de fábrica centralizada e controlável.

Plantas de processamento de alimentos  |  Resfriamento Contínuo de Processo de Alta Resistência

As fábricas de processamento de alimentos – abate e processamento de carne, processamento de frutos do mar, laticínios, bebidas e produção de refeições prontas – exigem sistemas de refrigeração que operem continuamente em fatores de serviço elevados, com temperaturas estáveis ​​e tempo de inatividade mínimo. A unidade de parafuso resfriada a água fabricada na China é mais adequada para essa tarefa exigente do que as alternativas resfriadas a ar porque a temperatura de condensação é controlada pelo circuito da torre de resfriamento em vez de monitorar a temperatura do ar ambiente, proporcionando condições operacionais estáveis ​​durante todo o turno de produção, independentemente do clima externo.

A variabilidade reduzida da temperatura de condensação se traduz em condições operacionais mais estáveis ​​do compressor, menor estresse mecânico nos componentes do compressor e maior tempo entre as intervenções de manutenção programadas. As aplicações de resfriamento de processo de 0°C a -10°C são a aplicação principal, com congelamento rápido de -30°C a -40°C servido por sistemas de dois estágios ou em cascata usando a mesma infraestrutura de condensador resfriado a água.

Fabricação farmacêutica e resfriamento de salas limpas  |  Condições estáveis

Instalações de fabricação farmacêutica, salas limpas e ambientes de laboratório exigem sistemas de refrigeração que mantenham condições de temperatura e umidade muito estáveis, sem ruídos ou vibrações de jatos de ar externos que possam afetar processos ou instrumentos sensíveis. A unidade de parafuso refrigerada a água instalada em ambientes internos, produzida na China pela Lynxcool, atende a estes requisitos: a unidade é instalada em uma sala de máquinas dedicada, isolada da área de produção; o condensador resfriado a água elimina totalmente o ruído do ventilador do condensador; suportes antivibração na estrutura deslizante isolam a vibração do compressor da estrutura do edifício; e a temperatura estável da água da torre de resfriamento proporciona condições de condensação controláveis ​​com precisão durante todo o ano. Para câmaras frigoríficas farmacêuticas regulamentadas pelo GDP, o alto COP e a modulação precisa da capacidade da unidade de parafuso resfriada a água permitem um controle rígido da faixa de temperatura (±0,5°C) na área de armazenamento do produto.

Resfriamento de Processos Químicos e Petroquímicos  |  Mídia de alta pressão e agressiva

As aplicações de resfriamento de processos químicos e petroquímicos geralmente envolvem fluidos de processo em pressões elevadas, altas temperaturas ambientes ou ambientes químicos agressivos que impedem a condensação resfriada a ar. A unidade de parafuso resfriada a água fabricada na China usa um condensador de casco e tubo que pode ser especificado com tubos de aço inoxidável ou titânio para química agressiva da água de resfriamento e com pressões de projeto elevadas para aplicações de processo. A unidade é instalada em ambiente interno, protegida do ambiente externo da planta de processo. Para aplicações que exigem refrigerante secundário (glicol, salmoura ou fluido de processo) em vez de refrigerante direto para processar trocadores de calor, a unidade resfriada a água se conecta a um trocador de calor de placas intermediário no circuito de água de resfriamento.

Climas de alta temperatura ambiente  |  Oriente Médio, Sul da Ásia, Tropical

Em climas onde as temperaturas ambientes excedem regularmente os 40°C a 50°C, a condensação arrefecida a ar torna-se ineficiente ou impossível: a temperatura de condensação sobe acima dos 60°C, a taxa de pressão do compressor aumenta dramaticamente, a capacidade cai e os disparos de segurança por alta pressão tornam-se frequentes. A unidade refrigerada a água produzida na China pela Lynxcool é a solução definitiva para refrigeração nestes climas ambientes elevados.

A torre de resfriamento fornece água do condensador de +28°C a +33°C mesmo quando a temperatura do ar ambiente é de 45°C ou superior, mantendo as temperaturas de condensação na faixa de +35°C a +40°C e preservando a capacidade e a eficiência do compressor nos valores de projeto. A Lynxcool instalou unidades de parafuso resfriadas a água em câmaras frigoríficas, fábricas de processamento de alimentos e instalações farmacêuticas em todo o Oriente Médio, Sul da Ásia e Ásia tropical, onde as alternativas resfriadas a ar consistentemente falham em funcionar em altas temperaturas ambientes no verão.

Principais recursos técnicos

01 — Condensação resfriada a água: a vantagem termodinâmica

O caso termodinâmico para condensação resfriada a água é simples: a torre de resfriamento fornece água ao condensador na temperatura de bulbo úmido do ar ambiente mais a temperatura aproximada da torre de resfriamento – normalmente +28°C a +33°C em um clima temperado ou subtropical. Um condensador resfriado a ar é limitado à temperatura ambiente de bulbo seco como dissipador de calor; em um dia de 35°C em um clima temperado, o condensador resfriado a ar atinge uma temperatura de condensação de aproximadamente 45°C a 50°C. Um condensador resfriado a água atinge no mesmo dia uma temperatura de condensação de aproximadamente 35°C a 38°C.

Esta temperatura de condensação 10°12°C mais baixa reduz a taxa de pressão do compressor, melhorando diretamente o COP do compressor em 10–25% e aumentando a capacidade de refrigeração em 8–15% com a mesma potência do eixo. Em climas quentes onde a temperatura de bulbo seco atinge 45°C a 50°C, a vantagem da condensação resfriada a água é ainda mais pronunciada: uma unidade resfriada a ar pode não ser capaz de manter a pressão de condensação nominal dentro de limites seguros, enquanto uma unidade resfriada a água continua a operar eficientemente com água da torre de resfriamento de +32°C a +36°C.

02 — Condensador Shell-and-Tube: Robusto, Fácil Manutenção, Alta Capacidade

A configuração padrão do condensador para a unidade de compressor de refrigeração de parafuso resfriado a água Lynxcool fabricada na China é um trocador de calor de casco e tubo com condensação de refrigerante no lado do casco e água de resfriamento fluindo através dos tubos.

O projeto casco e tubo é preferido para unidades de grande capacidade (acima de 150 kW) porque:

(1) fornece um grande volume lateral de refrigerante que atua como um amortecedor contra variações de carga de curto prazo, mantendo a pressão de condensação estável sob condições transitórias;

(2) o feixe de tubos é removível individualmente para inspeção, limpeza ou substituição de tubos sujos ou danificados sem substituir o condensador completo;

(3) suporta pressões mais altas de refrigerante em aplicações de baixa temperatura sem a limitação de pressão dos trocadores de placas soldadas;

(4) é compatível com refrigerante de amônia (R717) quando tubos de aço inoxidável são especificados, tornando-o o condensador padrão para sistemas de amônia.

Para unidades HFC de menor capacidade (abaixo de 150 kW) onde o tamanho compacto é priorizado, um condensador trocador de calor de placas soldadas está disponível como alternativa.

03 — Opção de acionamento do compressor VFD para eficiência máxima em carga parcial

O mecanismo padrão de modulação de capacidade do compressor de parafuso – a válvula deslizante – reduz a capacidade reduzindo efetivamente o volume varrido ativo do par de rotores, mas o motor do compressor continua a funcionar em velocidade fixa e a eficiência mecânica do compressor diminui em carga parcial. Um inversor de frequência variável (VFD) no motor do compressor fornece um mecanismo adicional de economia de energia: em carga parcial, a velocidade do compressor é reduzida proporcionalmente à capacidade necessária, reduzindo a potência do eixo do motor aproximadamente proporcionalmente ao cubo de velocidade em cargas muito baixas.

A combinação de modulação de válvula deslizante e controle de velocidade VFD na unidade de parafuso resfriada a água Lynxcool fabricada na China fornece a melhor eficiência de carga parcial alcançável em toda a faixa de capacidade de 10 a 100% - particularmente valiosa para armazéns frigoríficos e sistemas de resfriamento de processo com cargas altamente variáveis, onde o compressor opera em carga parcial durante a maior parte das horas de funcionamento. O acionamento do compressor VFD está disponível como opção instalada de fábrica em todos os modelos; A equipe de engenharia da Lynxcool baseada na China calcula a economia anual de energia e o período de retorno do investimento para a opção VFD para cada projeto.

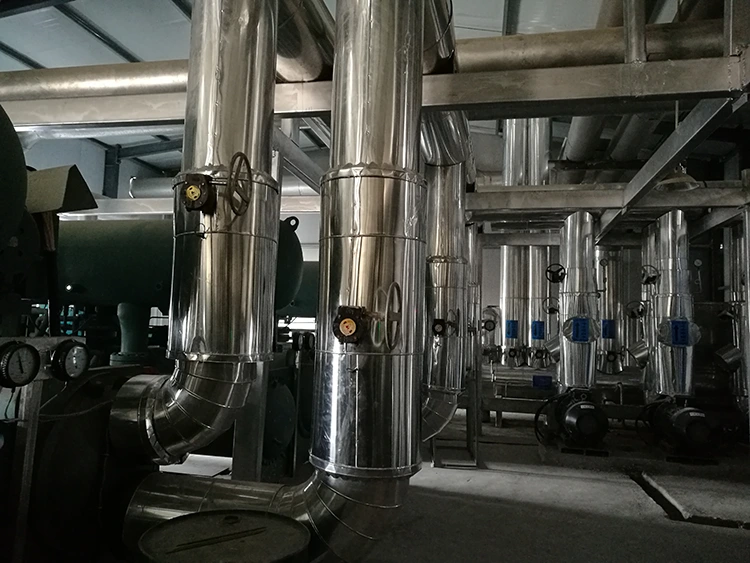

04 — Integração do Circuito de Água de Resfriamento e Tratamento de Água

O desempenho de um sistema de refrigeração refrigerado a água depende criticamente da qualidade e da vazão do abastecimento de água do condensador. O acúmulo de incrustações nos tubos do condensador aumenta a resistência térmica, aumenta a temperatura de condensação, reduz o COP e pode eventualmente bloquear os tubos. A corrosão do material do tubo causa vazamentos e falhas no tubo. O crescimento biológico (Legionella e outras bactérias) na torre de resfriamento e no circuito de água do condensador é um perigo para a saúde pública que requer gestão ativa.

A equipe de engenharia da Lynxcool baseada na China fornece orientação de projeto de circuito de água do condensador para cada projeto de unidade resfriada a água: seleção da torre de resfriamento para corresponder à tarefa de rejeição de calor do condensador na temperatura de bulbo úmido do local; dimensionamento da tubulação de água do condensador; localização de válvulas de balanceamento e filtros; e especificação do sistema de tratamento de água cobrindo inibição de incrustações, inibição de corrosão e dosagem de biocidas. Uma especificação de qualidade da água do condensador é fornecida com cada unidade como base para o programa de tratamento de água.

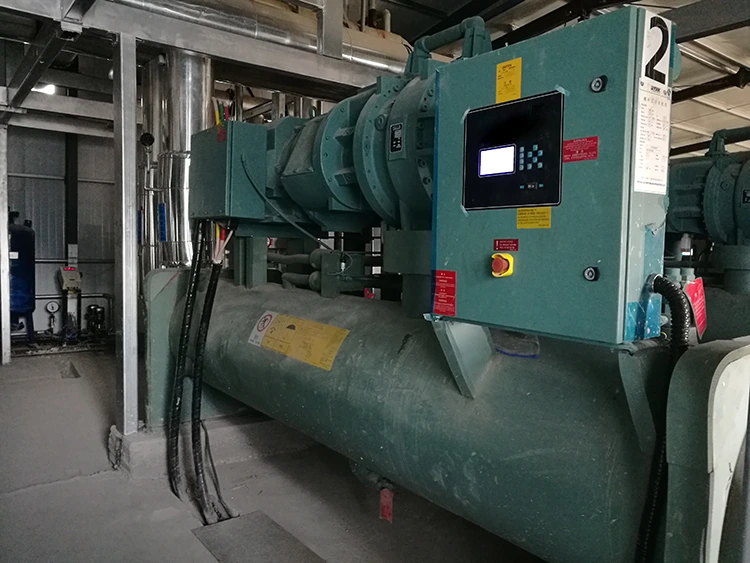

05 — Instalação interna: vantagens de ruído, clima e segurança

A unidade de parafuso resfriada a água é instalada internamente em uma sala de máquinas dedicada, enquanto a torre de resfriamento está localizada externamente, no telhado ou no pátio. Esta separação da planta de refrigeração do ambiente externo oferece quatro vantagens operacionais significativas em comparação com uma unidade externa refrigerada a ar.

barulho:o ruído do compressor e mecânico da unidade interna está contido na sala de máquinas, com apenas o ruído do ventilador da torre de resfriamento audível externamente - normalmente 5–10 dB(A) menor do que uma unidade externa equivalente refrigerada a ar no perímetro do edifício.

proteção contra intempéries:o compressor, o sistema de óleo, os controles e os componentes elétricos são protegidos contra chuva, radiação UV, ciclos de umidade e névoa salina, prolongando a vida útil e reduzindo a frequência de manutenção.

segurança:a sala de máquinas pode ser trancada, evitando o acesso não autorizado à instalação de refrigeração.

estabilidade ambiental:a temperatura da sala da máquina é mais estável do que a temperatura ambiente externa, reduzindo o estresse térmico nos componentes do compressor e nos equipamentos elétricos.

06 — Controle PLC com Compensação de Temperatura da Água de Resfriamento

O sistema de controle PLC da unidade de refrigeração de parafuso resfriada a água Lynxcool fabricada na China inclui funcionalidade específica para operação resfriada a água que não está presente em controladores de unidades resfriadas a ar. Compensação da temperatura da água de resfriamento: o PLC monitora a temperatura de entrada da água do condensador e ajusta o ponto de ajuste da capacidade do compressor para manter a pressão de condensação desejada conforme a temperatura da água varia sazonalmente ou diurnamente. Em baixas temperaturas da água de resfriamento (inverno ou noite), o PLC reduz a velocidade do compressor ou a posição da válvula deslizante para manter a pressão de condensação estável mínima, economizando energia.

Em altas temperaturas da água de resfriamento (pico de verão), o PLC garante que o compressor não exceda o limite de disparo de alta pressão, reduzindo a capacidade ou acionando um alarme de alta pressão de condensação antes de um desarme de segurança. O monitoramento da vazão de água do condensador através da pressão diferencial através do condensador ou interruptor de fluxo confirma o fluxo adequado antes e durante a operação do compressor – uma proteção de segurança que evita o superaquecimento do condensador em caso de perda de fluxo de água de resfriamento.

Por que fazer parceria com Lynxcool

A Lynxcool projeta e fabrica unidades de compressores de refrigeração de parafuso resfriados a água na China há mais de 20 anos, acumulando ampla experiência em aplicações de refrigeração de grandes armazéns frigoríficos, processamento de alimentos, produtos farmacêuticos e processos industriais em climas padrão e de alto ambiente. Nossa unidade de produção de unidades de parafuso resfriadas a água na China combina a fabricação de condensadores de casco e tubo, fornecimento de compressores de marcas líderes globais, montagem de painel PLC e testes abrangentes de operação em fábrica com água de resfriamento conectada. Abaixo estão os principais motivos pelos quais empreiteiros de refrigeração, desenvolvedores de câmaras frigoríficas e engenheiros de processo escolhem Lynxcool como seu parceiro de unidades de parafuso resfriadas a água.

Fabricação interna de condensador casco e tubo

O condensador casco e tubo é o componente crítico de diferenciação de uma unidade de refrigeração resfriada a água. A Lynxcool fabrica condensadores de casco e tubo internamente em nossa unidade de produção na China, controlando o projeto do feixe de tubos, a integridade da junta do tubo à chapa do tubo, a fabricação do casco e os testes de pressão. A fabricação interna nos permite personalizar o material do tubo (cobre para aplicações HFC; aço inoxidável 316L para produtos químicos agressivos da água ou serviço de amônia), o arranjo da passagem do tubo e as posições dos bicos de conexão de acordo com os requisitos específicos de cada projeto. Cada condensador produzido na China é testado hidraulicamente com pressão de 1,5x a pressão projetada tanto no lado do casco quanto no lado do tubo, com certificados de teste independentes para cada limite de pressão.

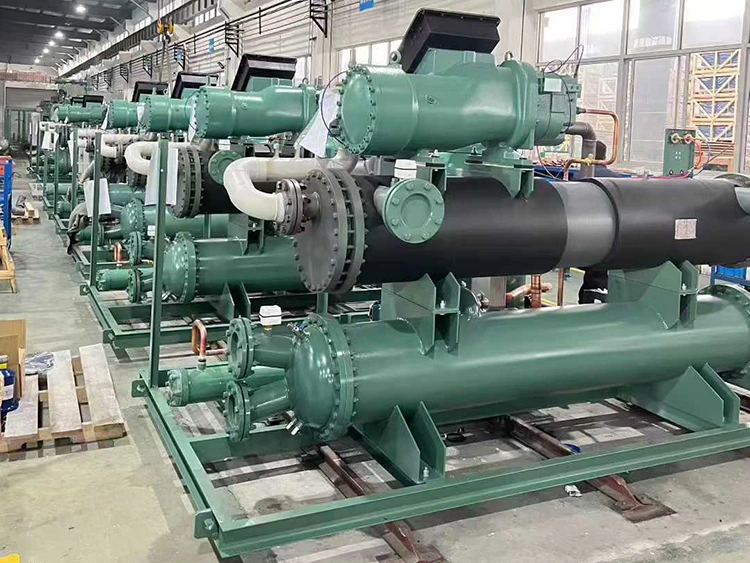

Teste de execução de fábrica com água de resfriamento conectada

Cada unidade de parafuso resfriada a água Lynxcool é testada em nossa unidade de produção na China com um suprimento de água de resfriamento conectado ao condensador - e não simplesmente uma verificação mecânica de funcionamento. O teste de funcionamento de fábrica é realizado na temperatura nominal de evaporação, temperatura nominal de entrada de água de condensação e capacidade nominal, com todos os parâmetros operacionais medidos e registrados: pressões e temperaturas de sucção e descarga, temperaturas de entrada e saída de água de condensação e vazão, potência do eixo do compressor, potência total da unidade, pressão e temperatura do óleo e COP calculado.

Este abrangente teste de desempenho térmico de fábrica verifica se a unidade funcionará de acordo com as especificações no local e fornece os dados básicos de desempenho para futuras avaliações comparativas de manutenção. O relatório de teste completo é fornecido com cada unidade enviada de nossas instalações na China.

Engenharia do lado da água e coordenação de torres de resfriamento

Um sistema de refrigeração refrigerado a água funciona tão bem quanto o seu circuito de água de refrigeração permite. A equipe de engenharia de refrigeração da Lynxcool baseada na China fornece suporte completo de engenharia do lado da água para cada projeto: seleção de torre de resfriamento para corresponder à rejeição de calor do condensador no perfil de temperatura de bulbo úmido do local; dimensionamento da tubulação de água de resfriamento e seleção da bomba; especificação do programa de tratamento de água do condensador; Documentação de gestão de risco de Legionella; e análise de operação no inverno (proteção anticongelante da torre de resfriamento e circuito de água do condensador em climas frios). Este suporte de engenharia do lado da água – fornecido como parte do processo de pedido padrão – distingue a Lynxcool dos fornecedores que vendem a unidade de refrigeração, mas deixam o sistema de água de resfriamento para ser projetado separadamente pelo empreiteiro.

Experiência em clima elevado

A Lynxcool instalou unidades de refrigeração de parafuso refrigeradas a água produzidas na China em câmaras frigoríficas, fábricas de processamento de alimentos e instalações farmacêuticas em todo o Oriente Médio, Península Arábica, Sul da Ásia e Sudeste Asiático tropical - climas onde as temperaturas ambientes atingem rotineiramente 45°C a 50°C durante os meses de verão e a refrigeração refrigerada a ar é termodinamicamente desafiada ou impraticável. Nossa equipe de engenharia baseada na China tem experiência no projeto de sistemas de refrigeração para estes climas exigentes: dimensionamento de torres de resfriamento com alta temperatura de bulbo úmido; projeto de pressão de condensação elevada do circuito refrigerante; componentes elétricos com classificação térmica; e isolamento e proteção solar para a torre de resfriamento externa e tubulações de conexão. Para clientes com ambiente elevado, o Lynxcool fornece uma análise de desempenho multiambiente mostrando a capacidade da unidade e o COP em toda a gama de condições sazonais no local do projeto.

Preços competitivos de origem chinesa

As unidades de refrigeração de parafuso refrigeradas a água de fabricantes europeus apresentam preços premium significativos, refletindo o conteúdo de engenharia, os baixos volumes de produção nos mercados ocidentais e os custos internos de fabricação do condensador. Ser fabricado na China com fabricação interna de condensadores e marcas líderes globais de compressores permite que a Lynxcool ofereça unidades de parafuso refrigeradas a água testadas em fábrica, com marcação CE e totalmente projetadas, 20–35% abaixo dos produtos equivalentes montados na Europa. Para grandes projetos de armazéns frigoríficos e de processamento de alimentos que requerem 500–1.500 kW de capacidade de refrigeração, a poupança de capital em comparação com o fornecimento europeu é muito significativa. Nossa eficiência de produção na China é repassada diretamente aos clientes como preços competitivos, sem comprometer a qualidade da marca do compressor, o padrão de fabricação do condensador, o rigor dos testes de fábrica ou a capacidade do sistema PLC.

Certificações e Padrões

•ISO 9001 — Sistema de Gestão da Qualidade, unidade de produção na China

•Marcação CE — Conformidade Europeia (Diretiva de Máquinas 2006/42/CE)

•PED 2014/68/UE — Diretiva de Equipamentos de Pressão; condensador casco e tubo, separador de óleo, receptor

•EN 378 — Sistemas de Refrigeração e Bombas de Calor; requisitos de segurança e ambientais

•Condensador casco e tubo – teste de pressão hidráulica a 1,5× pressão de projeto; certificados independentes de casco e tubo

•Regulamento sobre gases fluorados (UE) 517/2014 — configurações compatíveis com R448A/R449A de baixo GWP disponíveis

•Teste de fábrica – desempenho térmico em plena carga em condições nominais com água de resfriamento; relatório de teste por unidade

• Aprovações do fabricante do compressor - autorização de fábrica Bitzer / Hanbell / Fusheng / Carlyle

Histórico

• Mais de 2.000 unidades de compressores de refrigeração de parafuso refrigerados a água produzidos na China e instalados globalmente

• Capacidades de refrigeração de unidades comerciais de câmaras frigoríficas de 80 kW a instalações de plantas industriais de 1.200 kW

•Aplicações: grandes armazéns frigoríficos, armazéns congelados, fábricas de processamento de alimentos, fabricação farmacêutica, resfriamento de processos químicos

•Instalações de alto ambiente no Oriente Médio, Península Arábica, Sul da Ásia e Ásia tropical

•98% de entrega dentro do prazo em nossa unidade de produção na China

•Garantia padrão: 18 meses a partir do comissionamento ou 24 meses a partir do envio, o que ocorrer primeiro; passagem de garantia do fabricante do compressor

Perguntas frequentes

P: Qual é a vantagem de eficiência de uma unidade resfriada a água em relação a uma unidade resfriada a ar?

R: A vantagem de eficiência de uma unidade de parafuso resfriada a água em relação a uma unidade equivalente resfriada a ar depende da temperatura ambiente e do clima. Em um clima temperado (pico de bulbo seco 35°C, bulbo úmido 24°C), a torre de resfriamento fornece água do condensador a aproximadamente +30°C a +33°C, alcançando uma temperatura de condensação de aproximadamente +35°C a +38°C. Uma unidade resfriada a ar no mesmo ambiente atinge uma temperatura de condensação de aproximadamente +45°C a +50°C. A temperatura de condensação 10–12°C mais baixa da unidade resfriada a água reduz a taxa de pressão do compressor e melhora o COP em 10–25%, dependendo da temperatura de evaporação. Em um clima quente (pico de bulbo seco 45°C, bulbo úmido 28°C), a vantagem é mais pronunciada: a unidade resfriada a água atinge condensação de +35°C enquanto a unidade resfriada a ar luta para condensar de +55°C a +60°C ou pode tropeçar em alta pressão. A economia anual de custos de energia de 15 a 25% em comparação com instalações resfriadas a ar é típica para instalações resfriadas a água em climas subtropicais e tropicais.

P: Qual a qualidade da água de resfriamento necessária e qual tratamento de água é necessário?

R: A água de resfriamento do condensador deve ser limpa, filtrada e tratada para controlar incrustações, corrosão e crescimento biológico. Lynxcool recomenda a seguinte qualidade mínima de água para condensadores de tubo de cobre: ​​pH 7,0–8,5; dureza total < 400 mg/l como CaCO₃; cloreto < 200 mg/l; sólidos suspensos < 50 mg/l. Um programa mínimo de tratamento de água inclui ajuste de pH, inibidor de incrustações, inibidor de corrosão e dosagem de biocida (normalmente biocida oxidante, como cloro ou bromo, mais um biocida não oxidante para controle de limo). O controle de purga (mantendo os ciclos de concentração dentro dos limites do projeto) é essencial para evitar o acúmulo de incrustações. Para produtos químicos agressivos da água (alto teor de cloreto, baixo pH ou alto total de sólidos dissolvidos), são especificados condensadores de tubo de aço inoxidável ou titânio. Lynxcool fornece especificações de qualidade da água do condensador e programa de tratamento recomendado para cada unidade fabricada na China.

P: A unidade pode ser usada com uma torre de resfriamento existente ou deve ser fornecida uma nova torre?

R: Uma torre de resfriamento existente pode ser usada se tiver capacidade disponível suficiente para rejeitar a carga de calor adicional da nova unidade de refrigeração e se a qualidade da água do condensador atender às especificações. Os principais parâmetros a serem verificados são: capacidade da torre de resfriamento (rejeição de calor em kW) na temperatura de bulbo úmido projetada no local e na temperatura da água do condensador; vazão de água da torre de resfriamento disponível para o novo condensador; e qualidade da água do condensador. A equipe de engenharia da Lynxcool baseada na China avalia a torre de resfriamento existente quanto à compatibilidade com a nova unidade como parte do processo de engenharia de aplicação e aconselha sobre qualquer atualização de capacidade ou melhoria necessária no tratamento de água. Se for necessária uma nova torre de resfriamento, a Lynxcool fornece torres de resfriamento de nossa unidade de produção na China como parte do pacote completo do sistema de refrigeração.

P: É recomendado um VFD no motor do compressor?

R: O acionamento do compressor VFD é recomendado para aplicações com operação com carga parcial significativa — normalmente armazéns frigoríficos e sistemas de resfriamento de processo onde a carga de refrigeração varia em mais de 30% do pico durante o cronograma de operação. A 50% da velocidade do compressor, um VFD reduz a potência do eixo do motor em aproximadamente 50% em comparação com a operação em velocidade fixa com a mesma capacidade (a válvula deslizante sozinha reduz a capacidade para 50%, mas não reduz a velocidade ou a potência do motor proporcionalmente). O período de retorno para a opção VFD depende do número de horas anuais de funcionamento em carga parcial e da tarifa local de eletricidade; normalmente de 2 a 4 anos para câmaras frigoríficas com mais de 3.000 horas por ano com carga inferior a 70%. A equipe de engenharia da Lynxcool baseada na China calcula a economia anual de energia e o período de retorno do investimento para a opção VFD para cada projeto como parte do relatório padrão de engenharia de aplicação.

P: O que acontece se o fornecimento de água de resfriamento for interrompido durante a operação?

R: A unidade de parafuso resfriada a água Lynxcool fabricada na China é protegida contra interrupção do fornecimento de água de resfriamento por um interruptor de fluxo ou monitor de pressão diferencial na entrada de água do condensador. Se o fluxo de água de resfriamento cair abaixo do mínimo necessário para a operação segura do condensador, o fluxostato abre, acionando um alarme de alta pressão de condensação e, se não for restaurado dentro de um tempo definido, um desarme do compressor. Um interruptor de segurança de alta pressão fornece uma proteção de reserva final, desarmando o compressor se a pressão de condensação subir até o limite de segurança, apesar da proteção de fluxo. Após um desarme do fluxo de água de resfriamento, o compressor não reinicia automaticamente até que a falha seja reconhecida e o fluxo de água de resfriamento seja confirmado e restaurado. Para aplicações críticas, a Lynxcool recomenda uma bomba de água de resfriamento de reserva com comutação automática para proteção contra falhas da bomba.

P: Como a unidade refrigerada a água se compara à unidade refrigerada a ar em termos de complexidade de instalação?

R: A unidade resfriada a água requer mais infraestrutura local do que uma unidade resfriada a ar: uma torre de resfriamento (externa), tubulação de água de resfriamento entre a torre e o condensador, uma bomba de água de resfriamento e um sistema de tratamento de água. A unidade de refrigeração em si é mais simples de instalar – ela está localizada em ambientes internos, ocupa menos espaço do que a unidade refrigerada a ar equivalente e requer apenas alimentação elétrica, conexões de tubulação de refrigerante para os evaporadores e conexões de água de resfriamento. O custo total instalado – unidade mais torre de resfriamento, tubulação, bomba e tratamento de água – é normalmente 15–25% maior do que uma instalação refrigerada a ar equivalente. No entanto, o menor custo anual de energia do sistema refrigerado a água normalmente recupera este custo de capital adicional dentro de 3 a 6 anos, e as vantagens da instalação interior (ruído, proteção contra intempéries, segurança) têm um valor que vai além do custo de energia por si só.

P: Onde essas unidades são fabricadas e quais padrões de qualidade se aplicam?

R: Cada unidade de compressor de refrigeração de parafuso refrigerado a água Lynxcool é montada e testada na China em nossas instalações de produção com certificação ISO 9001. Estamos orgulhosos da nossa herança Made in China e Produced in China. A garantia de qualidade inclui: teste de pressão do circuito refrigerante (pressão de projeto de 1,5×), teste de pressão hidráulica do condensador de casco e tubo em ambos os lados do casco e do tubo, teste de vazamento do circuito refrigerante (detector eletrônico), teste de funcionamento em plena carga de fábrica em condições nominais com água de resfriamento conectada, verificação da função do dispositivo de segurança e teste de segurança elétrica. A marcação CE e a documentação PED 2014/68/EU são padrão. O relatório completo de teste de fábrica, a Declaração de Conformidade CE, os certificados de teste hidráulico do condensador e o manual de comissionamento são fornecidos com cada unidade despachada de nossa unidade de produção na China.
