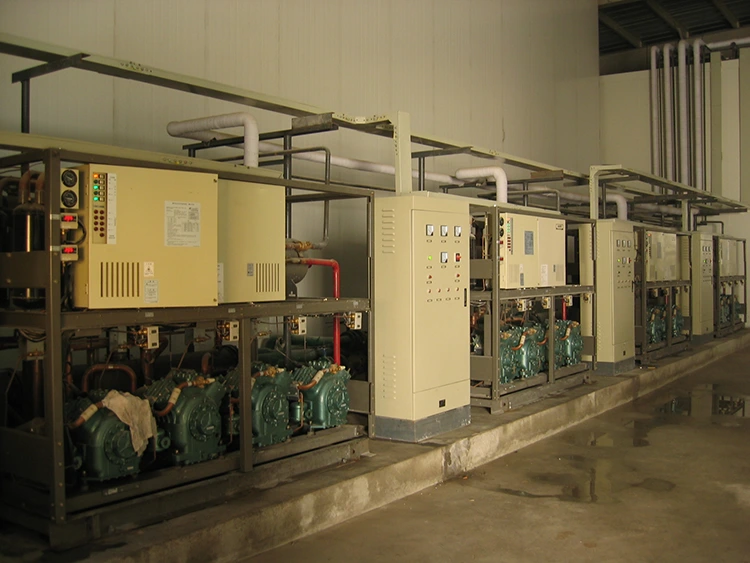

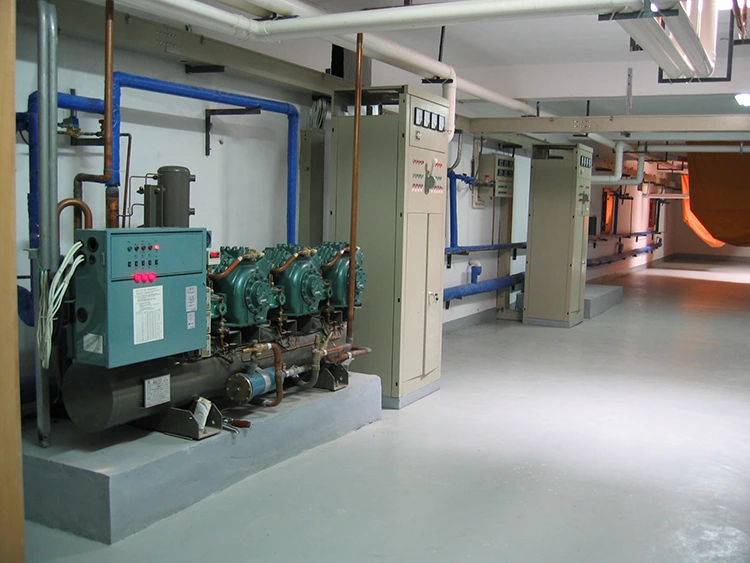

Unidade compressora de refrigeração alternativa semi-hermética de estágio único

Cada unidade compressora de refrigeração alternativa semi-hermética de estágio único é fabricada na China, atendendo aos mais altos padrões internacionais de qualidade. Ele integra o compressor, o separador de óleo de alta eficiência, o receptor e o secador, o filtro secador, as válvulas solenóides, os controles de segurança e um painel de controle PLC completo em uma base montada em skid montada na fábrica e testada operacionalmente. Este projeto evita erros de montagem no local e reduz significativamente o tempo de comissionamento no local.

A construção semi-hermética envolve o motor dentro do circuito refrigerante, eliminando a vedação do eixo – a fonte mais comum de vazamento de refrigerante em compressores alternativos de tipo aberto. O resultado é um sistema mais limpo e duradouro que requer menos intervenções de manutenção durante sua vida operacional. Cada motor do compressor é resfriado diretamente pelo gás de sucção, eliminando a necessidade de ventiladores de resfriamento externos e reduzindo o consumo de energia auxiliar.

As unidades de compressores alternativos da Lynxcool são fabricadas na China e exportadas para mais de 40 países, conhecidas por sua durabilidade, facilidade de manutenção e custo total de propriedade competitivo. Refrigerantes padrão: R134a, R404A, R507A, R22 (modificado de modelos mais antigos), R448A e R449A.

Principais capacidades

•Motor selado semi-hermético — projeto sem vedação de eixo; motor resfriado por sucção de gás; taxas de vazamento de refrigerante significativamente mais baixas em comparação com compressores alternativos de tipo aberto.

•Compressão de estágio único — mecanismo pistão-cilindro simples e robusto; confiabilidade comprovada em operação contínua ao longo de décadas de serviço de campo.

•Ampla faixa de operação — temperaturas de evaporação de +10 °C a −40 °C; temperaturas de condensação até +55 °C; adequado para aplicações de média e baixa temperatura.

•Controle da capacidade de descarga de cilindros – etapas de capacidade de 25%, 50%, 75% e 100% através de descarregadores de cilindros controlados por solenoide; reduz a corrente de inicialização e se adapta a cargas variáveis.

•Pacote skid de fábrica – compressor, separador de óleo, receptor, filtro secador, controles e instrumentação montados na fábrica e testados como uma única unidade antes de deixar nossa unidade de produção na China.

•Ampla compatibilidade de refrigerantes — suporta HFC, mistura de HFO e refrigerantes HCFC legados; configurável em campo para diferentes cargas de refrigerante.

Parâmetros Técnicos

Cada unidade de compressor de refrigeração alternativo semi-hermético de estágio único é fabricada e testada na China, com relatórios de teste de fábrica, declaração de conformidade CE e certificados de conformidade GB/T fornecidos como documentação padrão em cada remessa.

Escopo de aplicação

Supermercado e Varejo Alimentar  |  −5 °C a −25 °C

Unidades de condensação remotas, vitrines de vários andares e sistemas walk-in de refrigeradores e freezers. O tamanho compacto e o baixo nível de ruído das unidades produzidas na China pela Lynxcool as tornam adequadas para instalação em ou adjacentes a ambientes de varejo. A descarga do cilindro reduz o consumo de energia fora dos horários de pico.

Armazenagem e armazenamento refrigerado  |  −18 °C a −35 °C

Frigoríficos de médio e grande porte para alimentos congelados, laticínios e produtos perecíveis. As unidades alternativas Lynxcool fabricadas na China são projetadas para operação contínua 24 horas por dia, 7 dias por semana. Várias unidades podem ser instaladas em configurações de rack paralelo para atingir a capacidade total necessária com redundância integrada.

Serviços de alimentação e hospitalidade  |  0 °C a −20 °C

Refrigeradores walk-in, abatedores, máquinas de gelo e refrigeração centralizada de cozinha para hotéis, restaurantes e instalações de catering. O design semi-hermético minimiza o vazamento de refrigerante em edifícios ocupados, apoiando a conformidade com os regulamentos de gases fluorados e os requisitos de segurança ASHRAE 15.

Resfriamento de Processos Industriais Leves  |  −10 °C a −40 °C

Resfriamento de processos industriais incluindo moldagem por injeção de plástico, impressão, corte a laser e controle de temperatura do banho de galvanoplastia. Produzidas na China de acordo com padrões internacionais de qualidade, essas unidades são construídas para ambientes industriais exigentes e de serviço contínuo.

Veículos de transporte e refrigerados  |  −18 °C a −25 °C

Unidades condensadoras independentes para caminhões refrigerados, reboques e contêineres de transporte onde são necessários tamanho compacto, resistência à vibração e partida confiável em uma ampla faixa de temperatura ambiente. As unidades estão disponíveis em configurações adequadas para acionamento por motor diesel ou operação em terra.

Principais recursos técnicos

01 — Gabinete do Motor Semi-Hermético

O motor do compressor está incluído no circuito refrigerante e é resfriado diretamente pelo retorno do gás de sucção. Este projeto elimina as vedações mecânicas do eixo comumente encontradas em compressores alternativos abertos. A unidade compressora de refrigeração alternativa semi-hermética de estágio único tem uma taxa média de vazamento relacionada à vedação do eixo próxima de zero ao longo de sua vida útil, o que ajuda a reduzir os custos de conformidade de gases fluorados para usuários finais e diminui a frequência de reabastecimento de refrigerante.

02 — Mecanismo Alternativo Multicilindro

O mecanismo alternativo de pistão e cilindro é uma das tecnologias de compressor mecanicamente mais comprovadas existentes, com décadas de dados de campo ao longo de milhões de horas de operação. Disponível em configurações de 2, 4, 6 e 8 cilindros, o design alternativo tolera melhor o slugging de líquido do que os compressores de parafuso, tornando-o mais tolerante em sistemas onde o retorno de refrigerante é um risco. Todos os componentes internos do compressor são fabricados e montados na China com tolerâncias dimensionais rígidas e inspecionados de acordo com GB/T 19409 antes de sair da fábrica.

03 — Controle de Capacidade de Descarga do Cilindro

Os descarregadores de cilindros acionados por solenóide permitem que a capacidade seja escalonada entre 25%, 50%, 75% e 100% da produção nominal. A descarga também reduz a corrente de partida do motor, permitindo partida direta on-line sem soft-starter em muitas configurações – reduzindo o custo da instalação elétrica. O PLC gerencia a sequência de descarga automaticamente com base na pressão de sucção, mantendo a temperatura de evaporação estável em toda a faixa de carga. Este recurso tem sido padrão em todas as unidades produzidas na China pela Lynxcool desde a nossa fundação.

04 — Aquecedor do cárter e proteção contra inundação de líquido

Um aquecedor do cárter instalado de fábrica evita a migração do refrigerante para o óleo durante os ciclos desligados, garantindo que a viscosidade correta do óleo esteja disponível para lubrificação na partida. O PLC impõe um tempo mínimo de aquecimento do cárter antes de permitir a partida do compressor após um desligamento prolongado. Combinadas com o acumulador de sucção incluído como padrão nas configurações de baixa temperatura, essas medidas protegem o compressor contra o acúmulo de líquido – a causa mais comum de falha catastrófica do compressor alternativo.

05 — Lubrificação de alimentação forçada com monitoramento de pressão diferencial

Uma bomba de óleo tipo engrenagem interna fornece óleo pressurizado a todas as superfícies dos rolamentos a partir do momento em que o virabrequim começa a girar. Um interruptor diferencial de pressão do óleo está conectado ao circuito de segurança: se a pressão do óleo não aumentar dentro de 90 segundos após a partida ou cair abaixo do ponto de ajuste durante a operação, o compressor é desligado imediatamente e um alarme é acionado. Esta proteção é padrão em todas as unidades fabricadas na China pela Lynxcool e não pode ser ignorada pelo operador.

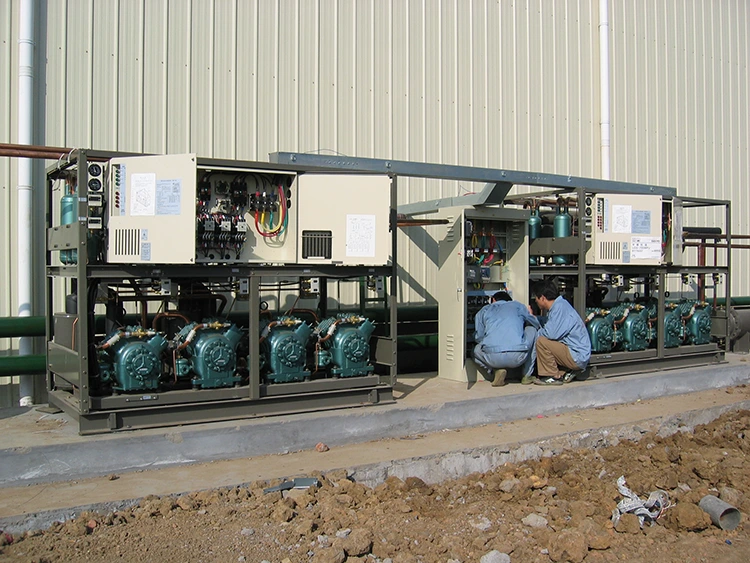

06 — Montagem do Skid de Fábrica e Teste de Execução Pré-Embarque

Cada componente é montado de fábrica em uma estrutura de base de aço estrutural revestida com epóxi, totalmente canalizado em cobre ou aço e conectado a uma régua de terminais em nossa unidade de produção na China. Antes do envio, cada unidade passa por um teste de funcionamento completo: verificação de vazamento de pressão, teste de isolamento elétrico, verificação de intertravamento de segurança e funcionamento operacional mínimo de 4 horas em condições nominais com pressão de sucção, pressão de descarga, pressão de óleo e corrente do motor registradas. Certificados de teste são emitidos para cada unidade enviada da China.

Por que fazer parceria com Lynxcool?

Herança de fabricação comprovada

A Lynxcool projeta e fabrica equipamentos de refrigeração na China há mais de 20 anos. Nossas unidades alternativas semi-herméticas estão entre nossas linhas de produtos mais maduras, com um histórico de produção contínua que já entregou mais de 2.000 unidades produzidas na China para clientes na Ásia-Pacífico, Oriente Médio, Europa e Américas. Este volume de experiência de campo informa cada refinamento de design que fazemos.

Engenharia de aplicação dedicada

Nossa equipe de engenharia baseada na China apoia os clientes em todo o processo de especificação: revisão da carga térmica, seleção do compressor, escolha do refrigerante, projeto elétrico e definição da estratégia de controle. Produzimos relatórios de seleção, programações de equipamentos e desenhos P&ID como parte do processo de pedido padrão — não como um serviço complementar pago.

Fabricação ISO 9001 e testes 100% de fábrica

Nossa unidade de produção na China opera sob gestão de qualidade ISO 9001. Cada unidade de compressor alternativo fabricada na China pela Lynxcool está sujeita a 100% de testes de aceitação de fábrica antes do envio. Nenhuma unidade sai de nossas instalações sem um registro de teste aprovado. Este compromisso elimina a causa mais comum de atrasos no comissionamento: defeitos de equipamentos descobertos no local.

Componentes com manutenção global

Os compressores principais são fornecidos pela Bitzer, Embraco ou Dorin — marcas com redes globais de serviços e disponibilidade de peças de reposição. Todos os componentes elétricos são da Siemens, Schneider ou Delta. Instrumentação da Danfoss ou Emerson. Como esses componentes são produzidos e armazenados globalmente, os clientes de qualquer mercado podem adquirir peças de reposição localmente, sem depender do Lynxcool como única cadeia de fornecimento – uma vantagem significativa em relação aos designs de componentes proprietários.

Preços competitivos de origem chinesa com qualidade internacional

Ser fabricado na China permite que a Lynxcool ofereça equipamentos de refrigeração certificados internacionalmente e projetados para aplicação a um preço que normalmente é 20–35% inferior às alternativas equivalentes fabricadas na Europa. Nossos custos de produção na China são repassados ​​diretamente aos clientes — e não absorvidos como margem — porque competimos no valor total entregue e não apenas no prêmio da marca.

Certificações e Conformidade

•ISO 9001 — Sistema de Gestão da Qualidade, unidade de produção na China

•Marcação CE — Conformidade Europeia (Diretiva de Máquinas e PED 2014/68/UE)

•ASHRAE 15 — Norma de Segurança para Sistemas de Refrigeração

•GB/T 19409 — Padrão Nacional da China para Compressores de Refrigeração

•Conformidade com a regulamentação de gases fluorados — Suporta a UE 517/2014 e regulamentações sucessoras

•Opção UL/ETL — Disponível para requisitos do mercado norte-americano

Histórico

• Mais de 2.000 unidades alternativas semi-herméticas produzidas na China e instaladas globalmente

•Exportado para mais de 40 países em 6 continentes

•98% de entrega dentro do prazo em nossa unidade de produção na China

• MTBF médio superior a 50.000 horas de operação em serviço de refrigeração comercial

•Resposta de peças de reposição em 48 horas para os principais mercados globais

•Garantia estendida de até 5 anos disponível

Perguntas frequentes

P: Por que escolher um compressor alternativo em vez de um compressor de parafuso para minha aplicação?

R: Os compressores alternativos são excelentes em capacidades de pequeno a médio porte, onde os compressores de parafuso são superdimensionados e ineficientes. Eles toleram melhor o refluxo ocasional de líquido do que os parafusos, tornando-os mais tolerantes em projetos de sistemas menos que perfeitos. Eles também são mais fáceis e menos dispendiosos de manter em campo, sem necessidade de ferramentas especializadas ou óleo proprietário. Para capacidades abaixo de 150 kW e temperaturas de evaporação acima de -35 °C, os compressores alternativos normalmente oferecem a melhor combinação de custo inicial, confiabilidade e facilidade de manutenção.

P: A unidade compressora de refrigeração alternativa semi-hermética de estágio único pode ser rebobinada ou reparada em campo?

R: Sim. As tampas das extremidades aparafusadas de um compressor semi-hermético permitem acesso de campo aos enrolamentos e rolamentos do motor. O rebobinamento do motor, a substituição dos rolamentos, a manutenção da placa da válvula e a substituição da biela podem ser realizados por um engenheiro de refrigeração treinado, sem devolver a unidade à fábrica. Esta é uma vantagem significativa em relação aos compressores totalmente herméticos, que devem ser substituídos como um conjunto completo quando o motor falha.

P: Quais refrigerantes esta unidade pode usar e o R22 é compatível?

R: As configurações padrão suportam R134a, R404A, R507A, R448A e R449A. As configurações legadas R22 estão disponíveis especificamente para projetos de modernização onde a infraestrutura do sistema existente deve ser preservada. Os componentes internos do compressor, os materiais das válvulas e o tipo de óleo são todos compatíveis com o refrigerante especificado em nossa fábrica na China antes do envio. A troca de refrigerantes após o comissionamento requer uma revisão de engenharia – entre em contato com nossa equipe antes de fazer qualquer troca de refrigerante.

P: Como funciona a descarga do cilindro e economiza energia?

R: Os descarregadores de cilindros são dispositivos acionados por solenóide que mantêm abertas as válvulas de sucção de cilindros selecionados durante o curso de compressão, evitando que esses cilindros realizem trabalho. Com 50% de descarga, por exemplo, metade dos cilindros são desativados e o compressor fornece aproximadamente metade da capacidade nominal enquanto consome cerca de 55 a 60% da potência em plena carga — uma economia de energia significativa em condições de carga parcial. O PLC gerencia automaticamente a sequência de descarga, alternando entre etapas de capacidade com base na pressão de sucção.

P: Onde essas unidades são fabricadas e que garantia de qualidade existe?

R: Cada unidade desta linha de produtos é projetada e fabricada na China em nossa unidade de produção Lynxcool com certificação ISO 9001. Estamos orgulhosos de nossa herança Made in China e a apoiamos com rigorosa garantia de qualidade: inspeção de componentes recebidos, verificações de montagem em processo, testes 100% de fábrica e documentação completa, incluindo certificados de teste, declaração de conformidade CE e registros de conformidade GB/T enviados com cada unidade produzida na China.

P: Qual é a vida útil esperada e que manutenção a unidade requer?

R: Sob condições normais de refrigeração comercial, uma unidade de compressor alternativo semi-hermético produzida na China pela Lynxcool tem uma vida operacional esperada de 15 a 25 anos com manutenção adequada. Intervalos de manutenção recomendados: troca de óleo e filtro a cada 10.000 horas de operação, inspeção da placa da válvula a cada 20.000 horas, teste anual de isolamento do enrolamento do motor. Revisão completa em 40.000–50.000 horas, dependendo das condições de operação. Nossa documentação de serviço fornece cronogramas e procedimentos de manutenção detalhados.

P: Qual é o prazo de entrega do pedido até a entrega?

R: Configurações padrão de nossa unidade de produção na China: 6 a 10 semanas desde a confirmação do pedido até o envio para a fábrica. Configurações personalizadas ou opções de tensão/refrigerante não padrão: 10–14 semanas. A instalação no local da unidade montada em skid leva de 1 a 2 dias. O comissionamento, incluindo carregamento de refrigerante, verificação PLC, verificações de segurança e treinamento do operador, requer 1 dia para configurações padrão com um engenheiro Lynxcool no local.

PRONTO PARA ESPECIFICAR SEU SISTEMA?

Contate nossa equipe de engenharia para uma proposta personalizada com base em suas condições operacionais.
