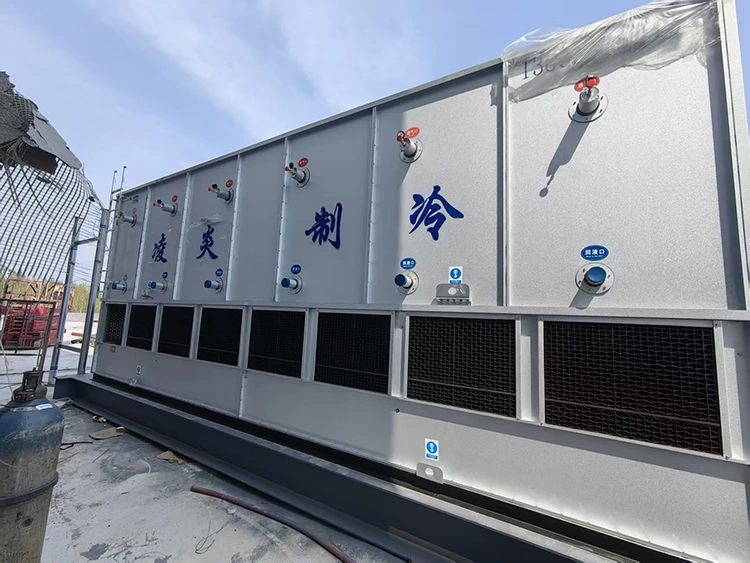

Condensador evaporativo de contrafluxo

Os condensadores evaporativos de contrafluxo água e ar como meio de resfriamento para trocar calor com gás refrigerante de alta temperatura dentro dos tubos da bobina, condensando o gás em líquido. A água de resfriamento é distribuída através de bicos de pulverização na superfície externa das serpentinas, enquanto os ventiladores axiais puxam o ar ambiente para cima através da unidade. Os fluxos opostos de água e ar criam um resfriamento evaporativo altamente eficaz: uma parte da água evapora, absorvendo grandes quantidades de calor que é então expelida para a atmosfera. Os eliminadores de deriva capturam as gotas de água arrastadas, devolvendo-as à bacia para recirculação. Uma válvula flutuante reabastece automaticamente a água perdida por evaporação.

Quais são as características desta máquina?

Comparado aos condensadores convencionais resfriados a ar ou água, o condensador evaporativo de contrafluxo LynxB oferece:

• Consumo de energia aproximadamente 50% menor em comparação com equivalentes refrigerados a ar ou a água

• O volume de água circulante é apenas 1/8 daquele de um sistema de casco e tubo + torre de resfriamento

•A configuração de contrafluxo maximiza a eficiência da troca de calor em altas temperaturas ambientes

•Ampla faixa de capacidade de 450 kW a 3.250 kW — escalável para grandes cargas industriais

•O tamanho compacto e o perfil baixo simplificam a instalação e reduzem os custos de engenharia civil

•Pré-montado antes do envio para minimizar a mão de obra no local e o tempo de comissionamento

•Longa vida útil com requisitos mínimos de manutenção e baixo custo de ciclo de vida

Escopo de aplicação

A série LynxB foi projetada para refrigeração industrial em grande escala e resfriamento de processos onde alta eficiência térmica e confiabilidade são essenciais. As aplicações típicas incluem:

•Grandes instalações de armazenamento refrigerado e processamento de alimentos

• Plantas químicas, petroquímicas e farmacêuticas

•Ar condicionado industrial e sistemas de resfriamento de processo

•Sistemas de refrigeração com amônia e Freon

•Resfriamento distrital e gerenciamento térmico do data center

•Qualquer aplicação que substitua condensadores convencionais de casco e tubo por torres de resfriamento

Especificações dos componentes

Cada condensador evaporativo de contrafluxo da série LynxB inclui os seguintes componentes cuidadosamente projetados:

Especificações Técnicas

Todos os modelos são testados na fábrica e enviados pré-montados. Valores de potência do ventilador mostrados como partida/funcionamento (kW), quando aplicável. As especificações são medidas sob condições de classificação padrão.

Por que escolher Lynxcool?

Instalações de fabricação próprias — A produção interna garante controle de qualidade consistente e prazos de entrega competitivos.

Design Modular — Módulos padronizados simplificam o gerenciamento de peças sobressalentes e a expansão futura da capacidade.

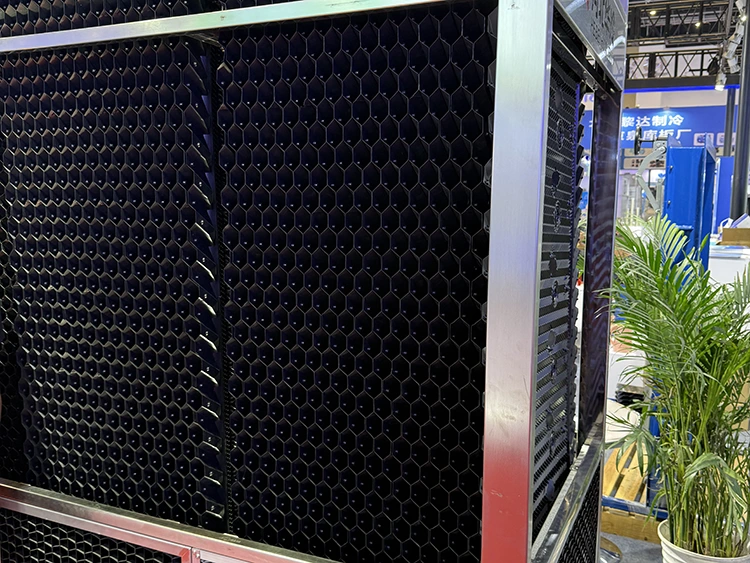

Proteção premium contra corrosão — Bobinas galvanizadas por imersão a quente, revestimento de alumínio-zinco, pintura de borda rica em zinco e eliminadores de deriva de PRFV proporcionam longa vida útil com manutenção mínima.

Entrega pré-montada — As unidades são enviadas totalmente montadas, reduzindo significativamente os custos de mão de obra no local e o tempo de comissionamento.

Perguntas frequentes

Q1: O que é um condensador evaporativo de contrafluxo?

R: O ar se move para cima enquanto a água é pulverizada para baixo, maximizando o diferencial de temperatura para maior eficiência. Os modelos co-correntes (fluxo descendente) têm ar e água movendo-se na mesma direção, proporcionando menor eficiência. LynxB utiliza contrafluxo para desempenho superior, especialmente em climas quentes.

Q2: Quais refrigerantes são compatíveis?

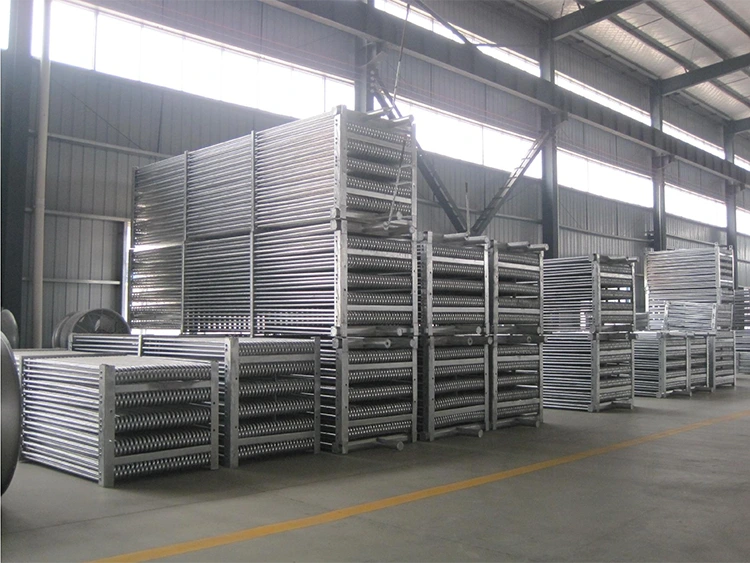

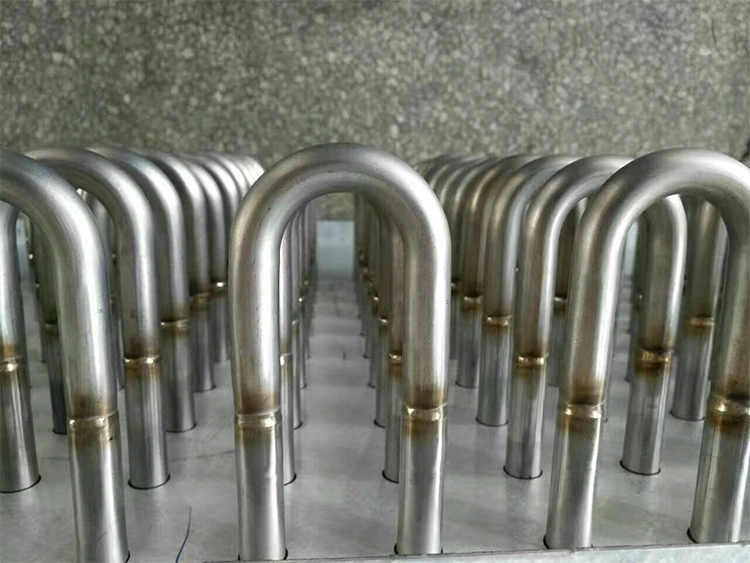

A: Amônia (R-717) e HFC/HCFCs comuns (R-22, R-134a, R-404A, R-507). As bobinas são de aço carbono soldado de alta frequência, galvanizadas por imersão a quente, adequadas para amônia. Especifique o refrigerante ao fazer o pedido.

Q3: Quanta água e eletricidade consome?

R: Usa aproximadamente 1/8 da água de um sistema convencional de casco e tubo + torre de resfriamento e aproximadamente 50% menos eletricidade do que condensadores refrigerados a ar equivalentes. O consumo de água está listado na tabela técnica de cada modelo.

Q4: Qual é a faixa de temperatura operacional padrão?

A: Bulbo seco ambiente -10 °C a +43 °C, bulbo úmido até 28 °C. Para condições extremas, entre em contato com a Lynxcool para avaliação e preparação para o inverno.

Q5: Quais medidas anticorrosivas estão incorporadas na unidade?

● Bobinas: testadas sob pressão e galvanizadas por imersão a quente

● Carcaça: aço Al-Zn de 2 mm, bordas cortadas seladas

● Tubulação de água: PVC

● Eliminadores de deriva: GRP

● Bacia SS opcional (304/316L) para água agressiva

● Selante de poliuretano em todas as juntas

P6: Como é feita a manutenção da unidade e com que frequência é necessária a manutenção?

Manutenção de rotina mínima. Os painéis laterais permitem a inspeção de correias, bombas e sistema de água sem desligamento. Tarefas anuais: tensão da correia, limpeza da bacia/enchimento, verificação de bicos e eliminadores, inspeção de inibidores de incrustações eletrônicas.

Q7: Qual tratamento de água é necessário?

Mantenha o pH 7–8,5, dosagem de biocida e purga. Inibidor de escala eletrônica opcional disponível. A água dura pode exigir amolecimento a montante.

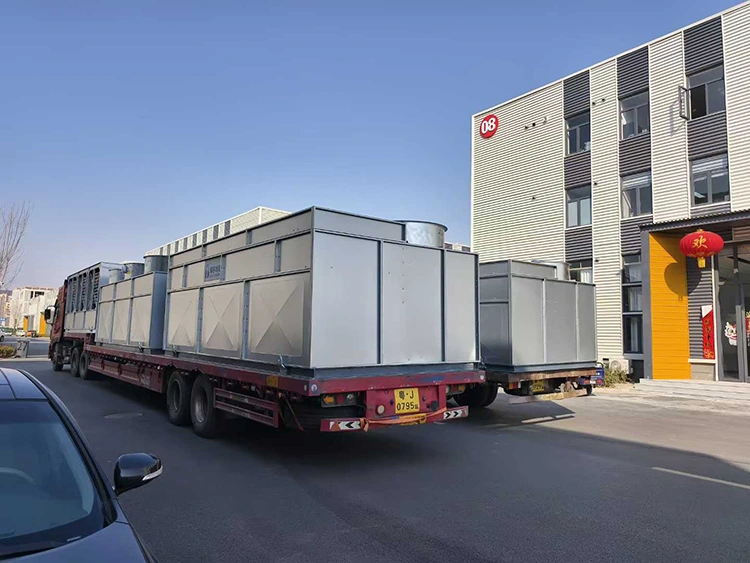

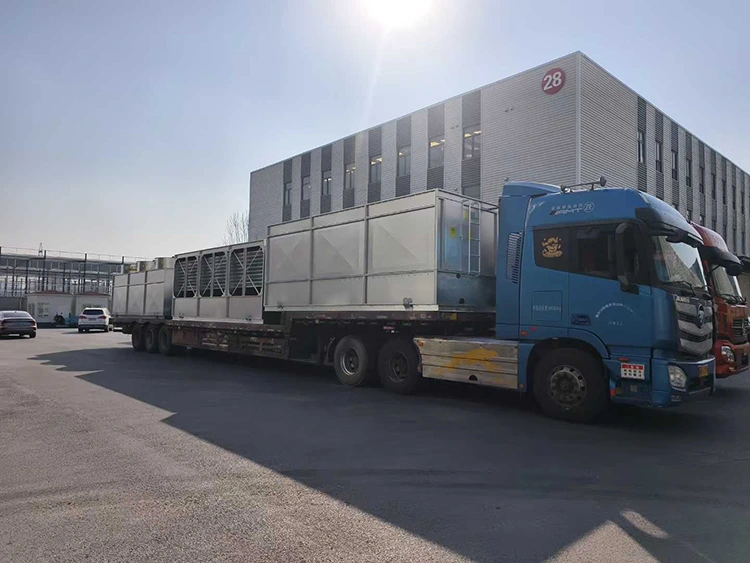

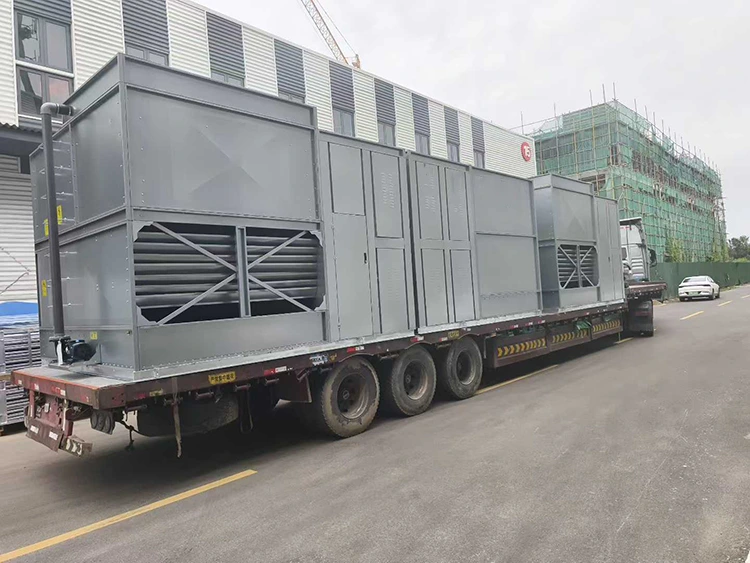

Q8: Como a unidade é enviada e instalada no local?

Unidades totalmente montadas e testadas. No local: posicione na almofada, conecte refrigerante, água e eletricidade. Modelos grandes podem exigir guindaste – verifique com Lynxcool.

Q9: A capacidade pode ser personalizada ou várias unidades podem ser operadas em paralelo?

Sim. Padrão: 450–3.250 kW por unidade. Várias unidades podem funcionar em um coletor comum para maior capacidade. Dimensionamento personalizado disponível – fornece carga de calor, bulbo úmido e temperatura de condensação.

Q10: Que garantia e suporte pós-venda o Lynxcool oferece?

Garantia padrão de 18 meses a partir do comissionamento ou 24 meses a partir da remessa (o que ocorrer primeiro), cobrindo defeitos de fabricação. Peças de desgaste excluídas. Lynxcool fornece parceiros de serviço, peças sobressalentes e suporte estendido opcional.
